フレキ基板 / リジッドフレキ基板製造

特急制造サービス一覧表
プリント基板見積が簡単にでき、オンライン発注が便利です。PCBGOGOは短納期で手頃な価格で基板お見積もりを提供いたします。お気軽に基板製造の見積もりをご依頼ください。
「Gerber Viewer」を起動
* の印が付いているものは必須項目です。
注文の流れ リセット
種類
フレキシブル基板
リジッドフレキ基板

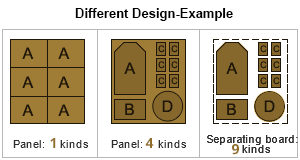

異種面付け
の種類
参考例
tips
1シートに異種の回路が複数ある場合、費用を追加請求するとの意味です。1シートに同種の回路が複数ある場合は、費用を追加請求しません。
層
片面
両面
4層
6層
tips
パターン層の数
面付け方法
面付けなし
面付け
tips
「面付けなし」とは一枚ずつにすること。「面付け」とは複数の単品を1シートにすること。「PCBGOGOより面付け」とは面付けの作業を当方に任せること。
加工方法
Xマーク基板を許容できる
外形寸法
x
inch”↔mm 変換
pic
Inch”↔mm 変換
Inchで入力して[変換]ボタンを押すと、ミリメートルに変換できます。
X = inch
Y = inch
枚数
tips
面付けなしの場合、単品数量をご記入ください。面付けの場合、面付け後のシート数ををご記入ください。
ベースフィルム
ポリイミド
tips
ポリイミドはフレキ基板の基材の一種である。
フレキ厚み
0.08
0.1
0.13
0.15
0.18
0.2
0.23
0.26
0.3±
≥0.35
≥0.4
単位: mm
tips
FPC部分だけの厚み。補強、3Mテープ、電磁波シールドフィルム等の厚みは含まれない。
最小パターン幅/間隔
2/2mil
tips
導体の最小幅及び導体間の最小スペースのこと。
最小穴径
0.15mm
穴なし
tips
穴の最小直径のこと。
カバーレイ
黄色
白
黒
なし
tips
カバーレイとは、フレキ基板の外層パターンを保護する素材のこと。
シルク
白
黒
なし
tips
印字の色のこと。
金端子
  あり
  なし
tips
カードエッジの接続端子のこと。
補強
なし
表面
裏面
両面
ポリイミド(PI):
  • --
  • 0.1mm
  • 0.15mm
  • 0.2mm
  • 0.25mm
  • 0.075mm(非汎用)
  • 0.125mm(非汎用)
  • 0.175mm(非汎用)
  • 0.225mm(非汎用)
  • 0.275mm(非汎用)
FR-4:
  • --
  • 0.4mm
  • 0.5mm
  • 0.6mm
  • 0.7mm
  • 0.8mm
  • 0.9mm
  • 1.0mm
  • 1.2mm
  • 1.5mm
  • 0.1mm(非汎用)
  • 0.9mm(非汎用)
  • 1.1mm(非汎用)
  • 1.3mm(非汎用)
  • 1.4mm(非汎用)
  • 1.6mm(非汎用)
金属（鋼/アルミ/銅）:
  • --
  • 0.15mm
  • 0.25mm
  • 0.3mm
  • 0.35mm
  • 0.4mm
  • 0.5mm
  • 0.45mm(非汎用)

*特殊の仕様をご注文頂ければ、価格が少し上昇し、リードタイムが長くなります。

tips
特定の箇所を厚く硬くする又は特別な機能（放熱、接地など）を発揮するために使う板のこと。
表面処理
無電解金メッキ（ENIG）
水溶性フラックス(OSP)
無電解銀メッキ
無電解スズメッキ　
tips
はんだ付け性を向上させるための露出銅への追加プロセス。
無電解金フラッシュ
の厚み
1U"
2U"
3U"
1U"=0.0254um
外層銅箔厚
0.5 oz (18µm)
1 oz (35µm)
1.5 oz (53µm)
2 oz (70µm)
1oz = 35μm
tips
パターン層の銅箔の厚みのこと。1oz=35μm。
内層銅箔厚
1/3 oz (12µm)
0.5 oz (18µm)
1 oz (35µm)
1oz = 35μm
電気検査
  全数検査
  なし
tips
製造した基板が電気的に設計通りに接続されているかを確認するための品質検査のこと。
3Mテープ
  • 3M467
  • Tesa8853
  • Tesa8854
  • 3M9495LE(非汎用)
  • 3M300LSE(非汎用)
  • なし

*特殊の仕様をご注文頂ければ、価格が少し上昇し、リードタイムが長くなります。

フレキ基板の全体又は一部を他のものに付ける。

電磁波シールドフィルム
  • HCF-6000G
  • PC800
  • なし
tips
電気、磁気を遮断するためのフィルムのこと。自動車、テレビ、モバイル機器など様々な用途で使用される。
特殊仕様オプション
加工データ確認
tips
製造を始める前に、当方が作成した製造用ガーバーデータを確認させること。
+ 購買発注書の注文番号
ご要望、
連絡事項等
メタルマスク製作 上記プリント基板の専用メタルマスク
メタルマスク種類
枠付き
枠なし
外形寸法 (mm)
  • 370×470mm (有効面積 190×290mm)
  • 420×520mm (有効面積 240×340mm)
  • 450×550mm (有効面積 270×370mm)
  • 584×584mm (有効面積 380×380mm)
  • 550×650mm (有効面積 350×450mm)
  • 736×736mm (有効面積 500×500mm)
  • 400×600mm (有効面積 220×400mm)
  • 400×800mm (有効面積 220×600mm)
  • 400×1000mm (有効面積 220×760mm)
  • 500×800mm (有効面積 320×600mm)
  • 400×1200mm (有効面積 220×1000mm)
  • 400×1400mm (有効面積 220×1200mm)
  • 500×1200mm (有効面積 320×1000mm)
  • 500×1400mm (有効面積 320×1200mm)
刷り側
表面のみ
裏面のみ
両面(1シートに面付け)
両面(面付けなしで2シート)
枚数
板厚
0.10mm
0.12mm
0.15mm
0.2mm
認識マーク
なし
止まり穴（レーザー加工）
通り穴（レーザー加工）
穴壁研磨
あり
なし
ご要望、
連絡事項等
部品実装 上記プリント基板への部品搭載サービス
代理調達
PCBGOGOより部品を代理購入する
部品支給
お客様より部品をご支給頂く
その両方
部品の一部はお客様よりご支給いただ き、残りはPCBGOGOより代理購入する
実装枚数
メタルマスク
   あり
部品点数
(一枚分)
tips
「部品点数」とは一枚の基板に実装される部品の数です。　　
SMT点数
(一枚分)
tips
「SMT点数」とは一枚の基板に実装される表面実装部品のパットの数です。　　
DIP点数
(一枚分)
tips
「DIP点数」とは一枚の基板に実装される挿入部品のリードの数です。
面付け方法
面付けなし
面付け
tips
小型基板、異型基板、ロット量産基板は面付けすることをアドバイスします。　　
実装面
片面
両面
tips
部品は片面しか配置されていませんか？それとも両面にも配置されていますか？
X線検査
あり
なし
+ 購買発注書の注文番号
他の依頼事項

自動見積フォームでの概算は部品代が含まれていません。PCBGOGOが入稿データをチェックしてから、実際お見積りが出されます。お困りの時はservice@pcbgogo.jp にご連絡ください。

見積作成
  • 送料 円 $
合計
0円

$0

カートに入れる
見積作成
入稿データのチェックが終わってから、最終価格が掲載されます。
基板に特殊な加工をする必要がある場合は、ご要望の欄にご記入ください。
(例えば「ガーバーデータに無いルーター（長穴など）加工の指示があります」等）
