PCBとは？プリント基板の基本構造・役割を解説
PCBとはPCB（Printed Circuit Board、プリント基板）は、非導電性の基板に銅箔の導体パターンをエッチングで形成し、電子部品を機械的に支持するとともに電気的に接続するための基盤である。銅箔層は基板に積層され、不要部分が化学的に除去されることで回路パターンが形成される。スマートフォンから医療機器、車載システムまで、現代のほぼすべての電子機器に使用されている。
もしスマートフォン、ラップトップ、あるいは車のダッシュボードを動かしているものが何かを疑問に思ったことがあるなら、その答えはほぼ常にプリント基板に関係している。PCBは現代のエレクトロニクスの基盤であり、目に見えないところで私たちが毎日使うデバイスを支えている。
本ガイドでは、回路基板とは何か、どのように動作するか、何でできているか、さまざまな種類、製造方法、用途までを網羅的に解説する。
PCBとは？—Printed Circuit Boardの意味
PCBは「Printed Circuit Board（プリント基板）」の略である。この名前には理解すべき2つの部分がある。
「Printed（プリント）」は製造方法を指す。銅の配線パターンが写真技術と化学処理によって基板上に転写されることを意味する。
「Circuit Board（回路基板）」は物体そのものを指す。完全な電気回路を保持することを目的とした剛性（またはフレキシブルな）基板である。

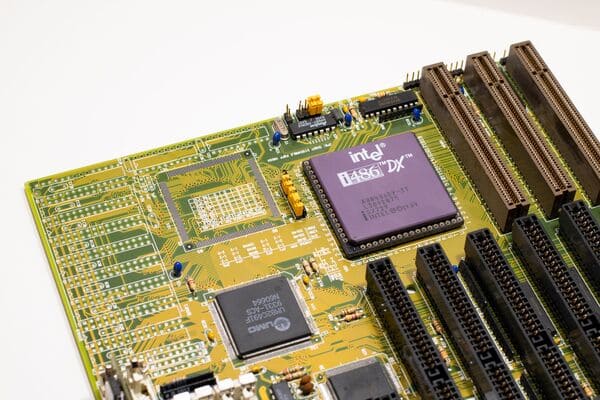

関連用語として、PCBA（部品実装済み基板）やPWB（プリント配線板）などがある。
重要ポイントPCBの定義：PCBはPrinted Circuit Boardの略。エッチングされた銅配線で電気的接続を形成する非導電性基板。コア機能：PCBは電子部品に機械的サポートと電気的接続の両方を提供する。主な分類：層数（片面/両面/多層）と基材タイプ（リジッド/フレックス/リジッドフレックス）で分類される。製造工程：PCB製造はイメージング、エッチング、積層、穴あけ、メッキ、テストを含む精密工程。選定要素：適切なPCBの選択には回路複雑度、材料特性、熱要件、生産量のバランスが必要。

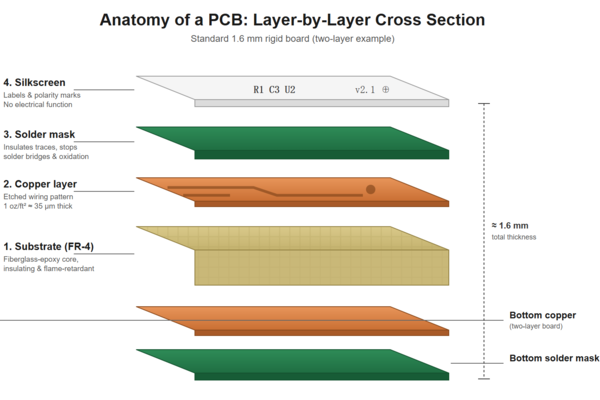

PCBの層構造：レイヤーバイレイヤー解剖
標準的なPCBを中央でスライスすると、ラミネートされたサンドイッチ構造が見える。標準的なリジッド基板の厚さは約1.6mmであり、各層は特定の厚さと公差で製造される。
基材（Substrate）：基板の構造的核心。最も一般的なのはFR-4（ガラス繊維強化エポキシ積層板）である。FR-4は絶縁体であり、構造的剛性を提供する。標準厚さは1.6mmだが、0.4mm〜3.2mmのオプションがある。
銅箔層（Copper Layer）：基板に接着された薄い銅箔で、化学エッチングによって設計された配線パターンのみが残される。片面基板は1層、一般的な電子機器は2層（両面）、高性能機器は4層〜20層以上を使用する。標準外層銅箔厚は約35μm（1oz）である。
ソルダーマスク（Solder Mask）：銅の上に塗布される着色ポリマーコーティング。配線を絶縁し、はんだ付け中の不意のはんだブリッジを防止し、銅の酸化から保護する。最も一般的な色は緑色である。
シルクスクリーン（Silkscreen）：基板上面に印刷される白色（通常）の文字。R1、C3、U2などの部品ラベル、極性マーク、ロゴ、バージョン番号が含まれる。

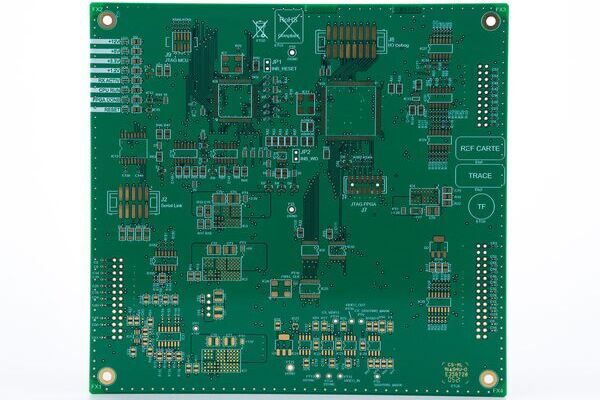

銅箔フィーチャ（配線機能）
トレース（配線）：固定配線として機能する細い銅線で、部品間の信号と電力を伝送する。
パッド：部品ピンがはんだ付けされる露出した銅領域。
ビア：信号をある銅層から別の層に伝送する小さなメッキ穴。スルービアは基板全体を貫通し、ブラインドビアと埋め込みビアは特定の層間のみを接続する。
プレーン（ベタ銅）：大きな連続銅領域で、通常はグラウンドまたは電源に使用される。抵抗を低減し、電圧を安定化し、シールド効果を向上させる。
アニュラリング：穴あけ後に残る銅のリング。アニュラリングの不足は、DFMチェックで最もよく指摘される製造欠陥のひとつである。
表面処理：露出したパッドに施されるコーティング（HASL、ENIG、OSPなど）。製造から実装までの間、はんだ付け性を維持する。

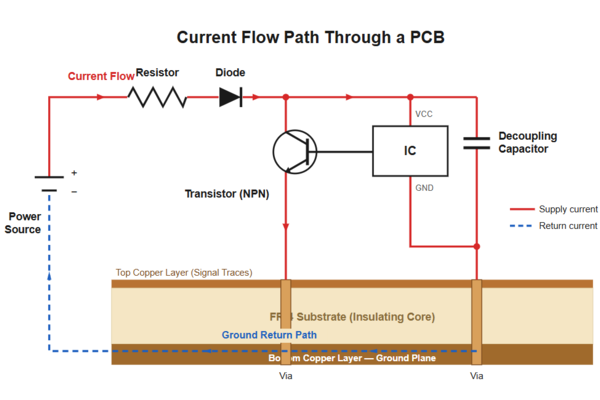

PCBの動作原理
プリント基板は、電流に固定された工学的に設計された経路を与えることで機能する。以下の4ステップで理解できる。
電源から基板に電力が入る。バッテリーやUSBポートから電流が銅配線または電源プレーンに流れ込む。
配線が電流を部品に導く。銅は優れた導体であり、周囲のFR-4は優れた絶縁体であるため、電流は設計された経路に沿って流れる。
部品が処理を行う。基板自体は何も処理しない。抵抗は電流を制限し、コンデンサは電荷を蓄積・放出し、ダイオードは電流を一方向に流し、トランジスタはスイッチまたは増幅器として機能する。
電流がグラウンドを通って戻る。すべての回路はループである。部品を通過した後、電流はグラウンドプレーンまたはグラウンド配線を通って電源に戻る。
回路図は回路の抽象的な図面であり、PCBはその図面を物理的にしたものである。レイアウト（どこに何を配置するか）は、基板が実際に機能するかどうかを決定する。
PCBの利点と限界
プリント基板が登場する以前、電子機器はポイントツーポイント配線で構築されていた。PCBの登場により、電子機器製造は根本的に変わった。
PCBの利点
小型化：銅配線は物理的なワイヤよりもはるかに多くの接続をはるかに少ないスペースに詰め込める。スマートフォンは高密度PCB技術によって初めて実現した。
再現性：PCB設計は写真技術で製造されるため、10,000枚目の基板も1枚目と電気的に同一である。手配線ではこのレベルの一貫性は不可能である。
信頼性：リジッドパッド上のはんだ付け接合部は、空中配線よりも振動や疲労に対してはるかに耐性がある。
量産コスト低減：エッチングと自動実装が熟練手作業を置き換え、複雑回路の単価を劇的に低減する。
診断の容易さ：シルクスクリーンラベルと固定レイアウトにより、技術者はどの基板でもR17を瞬時に見つけられる。
知っておくべき限界
製造後の変更が困難：完成したPCB上の回路変更は、配線の切断とジャンパ線のはんだ付けが必要であり、1回限りの試作には対応できるが量産では実用的でない。
設計の初期工数：ブレッドボード回路は数分で再構成できるが、PCBはレイアウト作業と製造リードタイムが必要である。
熱的・信号的制約：高密度基板は熱を集中させ、高速信号は注意深い配線設計を必要とする。これらは解決可能な問題である。
関連記事：PCBとブレッドボードの違いとは？電子開発における役割を比較

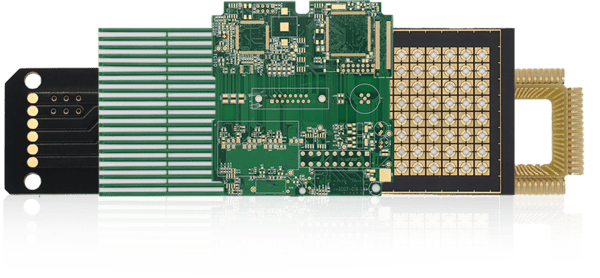

PCBの種類：用途に応じた基板選び
プリント基板は、層数と機械的構造の2つの軸で分類される。以下の表に実際に使用される主要なタイプを示す。
| PCBタイプ | 構造 | 主な用途 | 相対コスト |
|---|---|---|---|
| 片面基板 | 片面のみ銅箔層 | 電卓、LEDストリップ、簡易家電、玩具 | 最も低い |
| 両面基板 | 両面銅箔層、ビア接続 | 電源、アンプ、産業用制御、工作 | 低い |
| 多層基板（4～20層以上） | 内部銅箔層を積層 | スマートフォン、マザーボード、ネットワーク機器 | 中程度～高い |
| リジッド基板 | 固体FR-4コア、固定形状 | ほとんどの電子製品の標準 | 基準 |
| フレキシブル基板 | ポリイミドフィルム基材、屈曲可能 | カメラ、ウェアラブル、プリンタ | 高い |
| リジッドフレックス基板 | リジッド部＋フレキシブル回路 | 折りたたみデバイス、航空宇宙、小型医療機器 | 高い |
| メタルコア基板（MCPCB） | アルミ/銅コア、放熱性向上 | 高輝度LED照明、電源変換システム | 中程度 |
| 高周波/RF基板 | 低誘電損失ラミネート | レーダー、衛星通信、5Gインフラ | 高い |
| セラミック基板 | アルミナ・窒化アルミ基材 | 高出力LED、パワー半導体、軍事用 | 高い |
| HDI基板 | マイクロビア＋超微細配線 | フラッグシップスマートフォン、高ピン数プロセッサ | 高い |
2つの実用的な選択ルールがある。第一に、層数は回路の複雑さに従う。工作用センサ基板は2層で十分だが、スマートフォンのマザーボードは10層以上を必要とする。第二に、基材は環境に従う。通常の民生品はFR-4で十分だが、高温環境には高Tg材料、高周波回路には Rogers が必要である。
PCBの製造工程：13ステップ
PCBの製造方法を理解することで、すべての基板の背後にある精度と複雑さを理解できる。完全な製造工程はイメージング、エッチング、積層、穴あけ、メッキ、テストから成る。
設計とガーバーファイル生成：回路図とPCBレイアウトをECADソフト（Altium、KiCad、Eagle、OrCADなど）で作成し、ガーバーファイルとして出力。DFMチェックを実行し、製造上の問題を事前に発見する。
内層の露光とエッチング：感光性フィルムを銅張積層板に塗布し、UV光でガーバーパターンを露光。未露光部を現像除去し、エッチャントで不要銅を溶解、残った保護フィルムを剥離して内層回路を形成する。

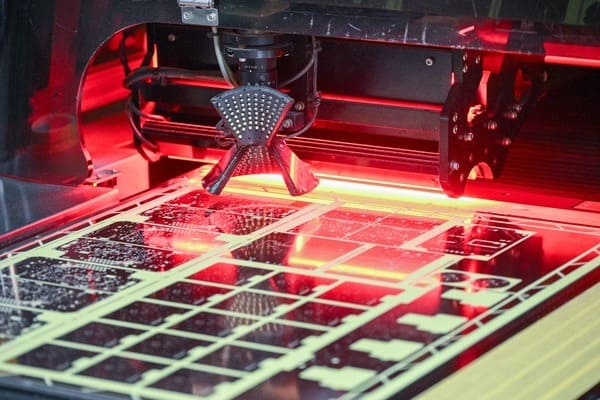

自動光学検査（AOI）：各内層をAOIマシンでスキャンし、エッチングされた銅をデジタル設計ファイルと比較。オープン、ショート、欠陥を検出する。この工程が内層の完全性を保証する最終チェックとなる。
積層準備と積層：すべての内層をプリプレグシートとともに積み重ね、外側に銅箔を配置。加熱油圧プレスで熱と圧力を加え、各層を単一の堅牢なパネルに接着する。
穴あけ：高速CNCドリルマシンがスルーホール部品リード、ビア、取り付け穴、治具穴用に数千もの精密穴を形成する。高密度基板ではレーザー穴あけも使用される。
メッキ（銅析出）：穴あけされた穴に化学メッキプロセスで銅を析出させ、各ビア内部に導電性の筒を形成して層間を電気的に接続する。
外層の露光とエッチング：内層と同じ露光・エッチング工程を外側銅表面でも繰り返し、最上面と最下面の配線パターンを作成する。
ソルダーマスクの形成：液状感光性ソルダーマスクを基板全面に塗布し、露光・現像して部品パッドとテストポイントのみを露出させる。
表面処理：露出した銅パッドに保護表面処理を施し、酸化を防止してはんだ付け性を確保する。HASL、ENIG、OSPが一般的である。
シルクスクリーン印刷：部品ラベル、ロゴ、基準番号をスクリーン印刷またはインクジェット方式で基板表面に印刷する。

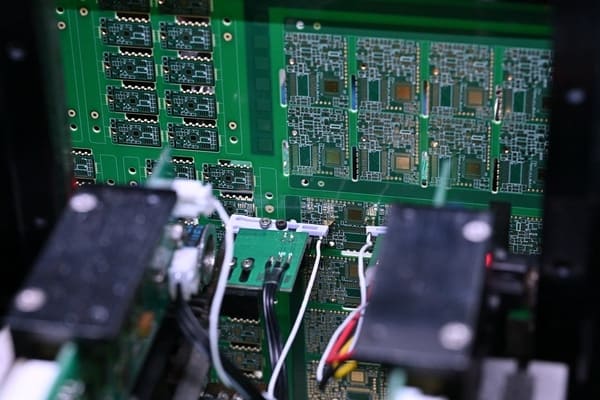

電気テスト（E-Test）：すべての完成基板に電気テストを実施し、オープン回路やショート回路がないことを検証する。試作にはフライングプローブ、量産には専用治具テストが使用される。
外形加工：CNCルーティング、V-cut、またはパンチ加工で製造パネルから個別基板を切り離す。
最終品質検査と梱包：最終目視検査を受け、ESD-safe包装で真空シールされ、出荷または実装工程に送られる。
PCBgogoはエンドツーエンドのPCB/PCBA製造サポートを提供している。AOI、電気テスト、X線検査を含む専門的な検査プロセスを使用し、クイックターン試作から量産まで対応する。
PCB材料の解説
基材の選択は、基板の電気的性能、熱特性、機械的強度、コストに直接影響する。
| 材料 | 特性 | 主な用途 | コスト |
|---|---|---|---|
| FR-4 | 標準グラス繊維強化エポキシ、Tg約130～180°C | 民生機器、産業用電子機器 | 低 |
| 高Tg FR-4 | 高ガラス転移温度（Tg 170～180°C以上）、熱安定性向上 | 鉛フリー実装、高温環境 | 中程度 |
| ポリイミド（PI） | フレキシブル、高Tg（250°C以上）、耐薬品性 | フレキシブル基板、航空宇宙、高温センサー | 高い |
| アルミコア | 熱伝導率1～3 W/m·K（FR-4の約0.3を上回る） | LED照明、パワーエレクトロニクス | 中程度 |
| Rogers / PTFE | 低誘電損失、高周波で安定した誘電率 | RF・マイクロ波回路、5Gインフラ | 高い |
| セラミック（AlN/Al2O3） | 優れた熱伝導性、高温耐性 | 高出力LED、パワー半導体、軍事用 | 高い |
関連記事：HASL vs ENIG：PCB表面処理の違いと選び方を徹底比較

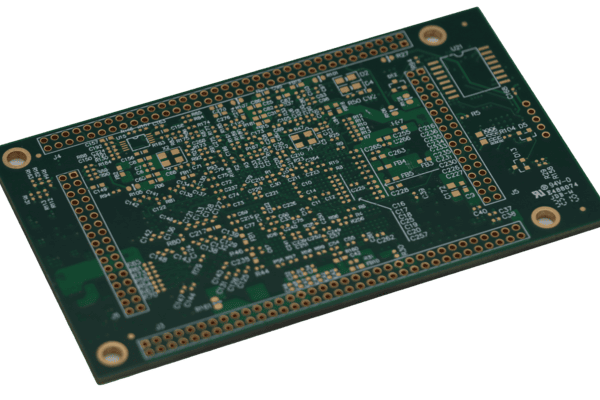

実基板の読み方：5分実践演習
定義は実際の基板を手に取ることでより深く理解できる。不要になった電子機器を開けて、以下のフィーチャを基板上で特定してみよう。
シルクスクリーンラベルを見つける。Rは抵抗、Cはコンデンサ、Dはダイオード、Qはトランジスタ、UはIC、Jはコネクタを示す。
配線をトレースする。目に見える銅配線を1本選び、パッドからパッドへたどってみる。緑色基板では、配線はマスクの下に暗い線として見える。
ビアを探す。基板上に点在する小さな点（多くの場合緑色で覆われている）。それぞれが別の層への信号経路である。
グラウンドプレーンを特定する。大きな連続した銅領域で、空きスペース全体を覆っていることが多い。接続ポイントには波型の記号が付いていることがある。
基板端とマーキングを確認する。層数、日付コード、製造元ロゴ、UL難燃性マークが表示されていることがある。
PCBの用途：産業別応用
今日、少なくとも1枚のPCBを含まない電子機器を見つけるのは難しい。以下は主要産業ごとのPCBの使われ方である。
民生機器：スマートフォン、タブレット、ノートPC、スマートウォッチ、TV、ゲーム機——すべて高密度多層PCBとHDI基板に依存している。
車載：現代の車両には数十枚のPCBが搭載されている。ECU、インフォテインメント、ADASセンサー、BMSなど。車載グレードのPCBは振動、温度変動、長期信頼性に耐える必要がある。
医療：ペースメーカー、MRI、X線コントローラ、患者モニター、インスリンポンプ——IPC Class 3の高信頼性基準を満たすPCBが必要。
航空宇宙・防衛：飛行制御システム、レーダー、通信機器、衛星——極端な環境に耐える専用PCBが必要。
産業用：PLC、モータドライブ、電源、測定機器、工場自動化センサー——堅牢なPCBに依存。
通信：5G基地局、ルーター、スイッチ、光トランシーバー——高周波RF基板とHDI基板を使用。
エネルギー・電力：太陽光インバーター、風力タービンコントローラ、BMS、充電ステーション——高電圧・大電流対応PCBが必要。
PCBに関するよくある誤解
初心者からよく寄せられる誤解とその正しい理解を以下に示す。
「緑色の板が回路である」——緑色はソルダーマスクの塗料にすぎない。回路はその下の銅と上の部品である。PCBの色は機能に影響しない。
「PCBは完成した電子製品である」——ベアPCBは相互接続プラットフォームにすぎない。実装されてPCBAになり、さらに筐体に組み込まれて初めて製品となる。
「層数が多いほど良い基板である」——層は道具であってスコアではない。適切に配線された2層基板は、ずさんな6層基板より優れている。余分な層はコストを増加させる。
「PCB設計は単なる点と点の接続である」——オートルータは存在するが、プロの設計者は重要なネットを手動で配置・配線する。なぜなら配線の選択が信号品質と製造性に直接影響するからである。
「PCB試作は高価で時間がかかる」——これは20年前の話である。現在のクイックターン工場では、オンラインで数分で見積もりを取得し、2層基板なら24時間で製造できる。
PCB製作の手順：定義から最初の基板まで
PCBとは何かを理解すると、実際に自分の設計をハードウェアにする方法を知りたくなるのが自然である。その手順は多くの初心者が考えるよりも短い。
無料または商用のEDAソフトで回路を設計する（KiCadは無料でフル機能、Altiumはプロフェッショナル向け）。
DRC（設計ルールチェック）を実行し、間隔、幅、ドリルのエラーを物理的な基板になる前に捕捉する。
ガーバーファイルとドリルファイルをエクスポートする。すべての製造業者が受け付ける標準形式である。
見積もりを取得して注文する。オンライン即時見積もりでファイルをアップロードし、数量、層数、厚さ、表面処理を選択する。
ベア基板か実装済みかを選択する。部品が手はんだ可能な場合はベアPCBを注文し、自分で組み立てる。ファインピッチ部品がある場合は実装サービスを利用する。
FAQ：PCBとは
PCBを簡単に言うと何ですか？
PCBは電子部品を保持し、表面に印刷された平らな銅の「配線」でそれらを接続する基板である。緩んだワイヤや手配線を排除し、コンパクトで信頼性の高い回路を実現する。
PCBは何の略ですか？
エレクトロニクスにおいて、PCBはPrinted Circuit Board（プリント基板）の略である。
PCBと回路基板（circuit board）の違いは？
日常的な使用では違いはない。「circuit board」が非公式名、「printed circuit board」が正式名称である。厳密には、「circuit board」はPCBとPWBの両方を含む広義の用語である。
PCBは何でできていますか？
標準的なPCBは、FR-4ガラスエポキシ基材、1層以上のエッチングされた銅箔（約35μm）、保護用のソルダーマスク、およびシルクスクリーンラベルで構成される。
PCBとPCBAは同じですか？
異なる。PCBは部品のないベア基板である。PCBAは部品がはんだ付けされた同じ基板である。機能する回路となるのはPCBAのみである。
PCBがほとんどの場合緑色なのはなぜですか？
緑色はソルダーマスクの色である。緑色が標準となったのは、主に歴史的な慣例と、検査時の視覚的コントラストの良さによる。他の色も利用可能だが、コストが高くなるか納期が延びることがある。
PCBのコストはどのくらいですか？
試作価格はサイズ、層数、数量によって決まる。小さな2層基板の試作は、クイックターン工場で数百円から可能である。量産では層数と数量に応じて価格が大きく変動する。
多層PCBの内部はどうなっていますか？
多層PCBは、内部銅層を絶縁プリプレグシートの間に積層し、すべてを1枚の基板に接着したものである。内部層には通常、電源プレーン、グラウンドプレーン、および信号配線が含まれ、ビアによって接続される。
まとめ
PCBは現代のエレクトロニクスの基盤である。絶縁基板に印刷された銅配線が電子部品を保持・接続する。PCBはスマートフォンから医療機器、自動車から宇宙機まで、あらゆる電子機器に不可欠である。
初めての試作を構築する場合でも、製品を量産にスケールする場合でも、経験豊富なPCBメーカーとのパートナーシップが重要である。ガーバーファイルをアップロードして即時見積もりと無料DFMチェックを取得し、設計の問題を製造前に発見することができる。
