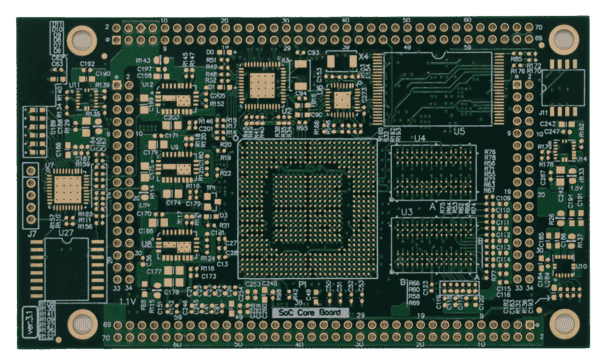

PCB（プリント基板）とは？

プリント基板（PCB）は、ほぼすべての電子機器の物理的基盤である。絶縁基板上に1層以上の銅箔層を持ち、エッチングされた銅配線、パッド、メッキ穴（ビア）を備えている。

ベアPCBが提供するのは以下の2つである。

1. 機械的サポート：後で部品が実装される剛性のある（またはフレキシブルな）プラットフォーム。

2. 電気的相互接続：エッチングされた銅配線、パッド、メッキスルーホールまたはビアが、部品間の信号と電力を配線する。

ベアPCBが提供しないのは「機能」である。電源を投入しても何も起こらない——まだ機能を発揮するための能動部品や受動部品が実装されていないからである。

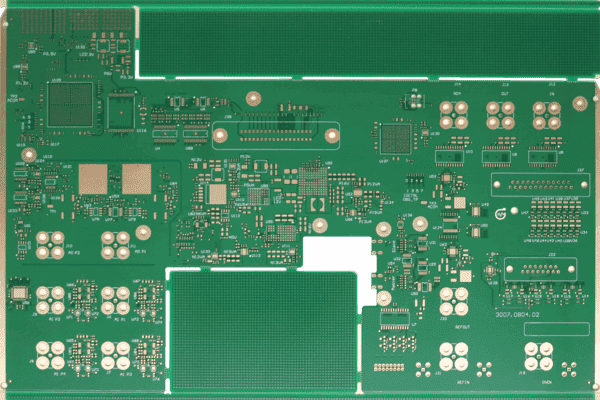

ベアPCBの主要要素：

1. 基材（コアとプリプレグ）：剛性、熱特性、誘電特性を決定する絶縁ベース材料。

2. 銅箔層：単層から高密度設計では20層以上まで。標準外層銅箔厚は1oz（35μm）で、必要に応じて2oz以上の厚銅も使用される。

3. ソルダーマスク：銅を保護し、はんだブリッジを防止するポリマーコーティング（通常は緑色だが、青、赤、黒、白もある）。

4. シルクスクリーン：基準番号（R1、C3、U2）や極性マーク、ロゴが印刷された層で、手はんだや検査、修理を容易にする。

5. 表面処理：HASL、鉛フリーHASL、ENIG、OSP、浸漬銀/錫。これらの仕上げは露出したパッドに施され、はんだ付け可能な状態を保つ。

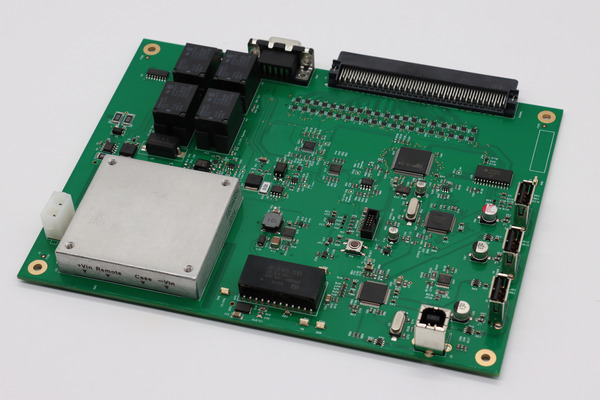

PCBA（プリント基板実装）とは？

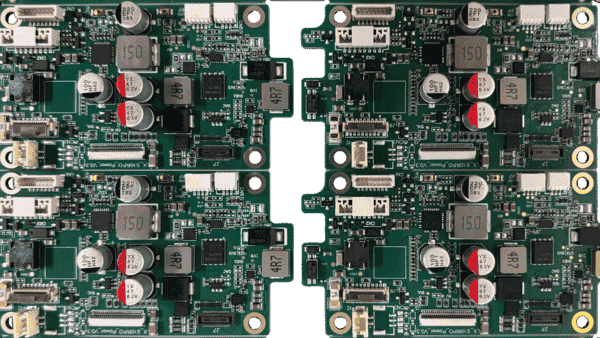

PCBA（プリント基板実装）は、実装工程が完了した後のベアPCBである。はんだペーストが塗布され、部品が配置され、はんだ付けされ、テストされた状態の基板を指す。

• 名詞として：実装済み基板自体——筐体に入れられて最終デバイスとなる半製品。

• プロセスとして：「PCBA」または「PCBアセンブリ」は、基板に部品を実装する製造サービスを指す。CCA（回路カードアセンブリ）やPWB/PWA（旧称）という用語も使用される。

PCBAは通常、最終製品ではない。スマートフォンのマザーボードはPCBAであり、スマートフォンはこのPCBAにディスプレイ、バッテリー、筐体を組み合わせた完成品である。

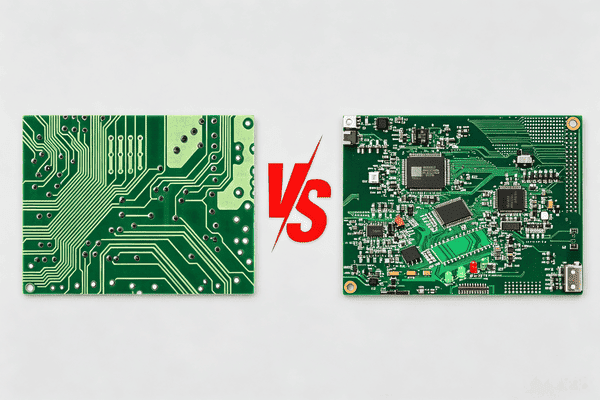

PCBとPCBAの違い：一覧比較

以下の表は、購入者やエンジニアが実際に比較するすべての項目について、PCBとPCBAの違いをまとめたものである。

PCBとPCBAの核心的な違い

1. 異なる生産段階：PCB製造は電子基板生産の第一工程であり、基板の物理的構造を完成させる。PCBAはその後工程で、基板に機能を与える。PCBの品質はPCBAの信頼性に直結する。

2. 異なる技術難易度：PCB製造は回路・ビア・層の精度制御に焦点を当てる。多層基板、高密度配線、特殊基材には高度な製造設備が必要である。PCBA加工は実装精度、部品互換性、はんだ品質に重点を置く。

3. 異なるプロジェクトコスト：ベアPCBはコスト構成が単一で試作コストが低く、開発初期の反复デバッグに適している。

PCBAの単価はベアPCBより高いが、ターンキーワンストップサービス（PCBgogoなど）は、部品調達と製造を一本化することで総コストと手間を削減する。

PCB製造とPCBA製造：2つの異なるプロセス

PCB製造とPCBA製造の違いを理解する最善の方法は、両者を全く異なる装置で実行される一連の工程として捉えることである。

ベアPCBの製造工程（8工程）

• 内層の露光とエッチング——回路パターンを銅張積層板にフォトリソグラフィで転写し、不要な銅を化学的に除去する

• 積層——内層、プリプレグ、銅箔を積み重ね、熱と圧力で1枚の多層パネルに接着する

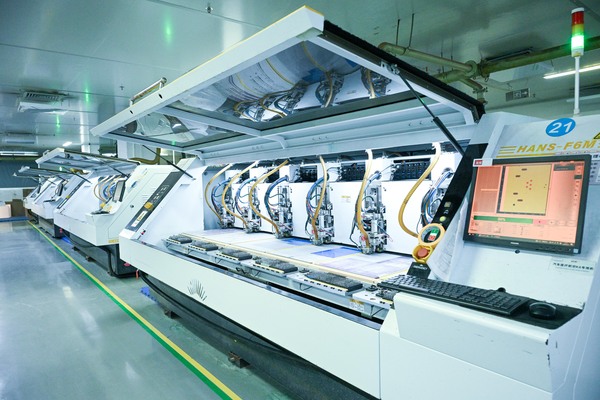

• 穴あけ——機械的またはレーザー穴あけでスルーホール、ブラインドビア、埋め込みビアを形成する

• メッキ——無電解および電解銅メッキで穴壁を金属化し、層間を電気的に接続する

• 外層の露光とエッチング——外側の回路パターンを形成する

• ソルダーマスクとシルクスクリーン——保護コーティングと文字印刷

• 表面処理——露出したパッドにHASL、ENIG、またはOSPを施す

• 外形加工と電気テスト——ルーティングまたはV-cutで最終形状に加工後、100％導通・絶縁テストを実施

PCBAの製造工程（8工程）

• はんだペースト印刷——レーザーカットされたステンレスステンシルを介してSMTパッドにペーストを塗布する

• SPI（はんだペースト検査）——ペースト量と位置合わせの3D測定。多くのはんだ不良はこの工程に起因する

• ピックアンドプレース——マシンが01005サイズのチップ抵抗から大型BGAまで、時速数万個の速度で部品を配置する

• リフローはんだ付け——基板が多ゾーン炉を通過し、制御された熱プロファイルでペーストを溶融し接合部を形成する

• AOI（自動光学検査）——カメラベースで部品の有無、極性、接合品質を検証する

• X線検査——BGAやQFNなど光学検査では見えない隠れ接合部に必須

• THT挿入とウェーブ/選択はんだ付け——スルーホール部品用

• ICTと機能テスト——ICTは個別部品の値と接続を検証、機能テストは基板に電源を投入し実際の動作を確認する

PCBとPCBAのコスト差

ベアPCBの見積もりとPCBAの見積もりの価格差は、多くの初めての購入者を驚かせる。しかし、両者はまったく異なるものをカバーしている。

• ベアPCB見積もりの対象：積層材料、製造加工（層数、基板サイズ、数量、特殊機能に応じて変動）、テスト。

• PCBA見積もりの対象：ベアPCB費用に加えて、BOM上のすべての部品（多くの場合、実装総コストの50〜70％を占める）、レーザーカットステンシル、段取りとプログラミング、実装 labor、追加の検査とテスト。

この構造から3つの実用的なコストルールが導かれる。

1. 段取り費用は数量で償却される。5枚ではステンシルとプログラミングが支配的で単価は高く見えるが、500枚ではこれらの固定費が分散される。

2. コスト削減のレバレッジは通常、実装ではなくBOMにある。予算超過の場合は、部品選定の見直し（本当にその定格のコンデンサか、その許容差か）から始める。

3. 設計変更は実装後の方がはるかに高くつく。ベアPCBの廃棄は基板コストのみの損失だが、実装済み基板の廃棄は部品コストと実装工数も失う。

ベアPCBとPCBAの選び方：判断フレームワーク

ベアPCBとPCBAのどちらを注文するかは、以下の4つの質問に集約される。

1. 実装能力はあるか？リフロー設備や熟練した手はんだスキルがあり時間的余裕がある場合、または設計が大きなスルーホール部品のみを使用する場合は、ベアPCBで十分である。

2. プロジェクトはどの段階か？配線を切断してジャンパを追加することが想定される初期試作ではベアPCBが適している。量産や顧客出荷直前の最終試作ではPCBAが適切である。

3. 部品調達は誰が担当するか？これにより3つの標準的なPCBA調達モデルが決まる。
   フルターンキー：メーカーが基板製造、全部品調達、実装を一貫して担当。単一ベンダー、単一の説明責任、最小限の管理負荷。

   委託（Consignment）：購入者が全部品を供給し、メーカーは実装のみを担当。在庫を保有している場合や、すでに購入済みの長納期部品がある場合に有効。

   部分ターンキー：購入者が重要部品や先行購入部品（メインICなど）を供給し、メーカーが一般的なパッシブ部品を調達する。最も柔軟性の高いモデル。

4. スケジュールはどの程度タイトか？製造と実装を2社に分けると、出荷と引き継ぎのステップが追加される。フルターンキーサービスの場合、見積もりから実装済み基板の出荷までの全行程を単一のワークフローで管理できる。

PCB/PCBA購入時のよくあるミスと回避方法

1. 「PCB」を注文して実装済み基板を期待する——発注時はPCB（ベア）かPCBA（実装済み）かを明確に指定する

2. 不完全な部品番号のBOMを提出する——メーカー部品番号のないBOMは手動検索が必要になり、遅延とミスの原因となる

3. CPLファイルを省略する——ガーバーのみではピックアンドプレースマシンに部品の中心位置と回転を伝えられない

4. DFM/DFAフィードバックを無視する——製造容易性や実装容易性の問題（酸性トラップ、不十分なアニュラリングなど）は後でコスト高になる

5. 試作価格で量産価格を判断する——PCBとPCBAの価格スケールは数量によって大きく異なる

6. 実装注文にテスト要件を明記しない——「実装」は自動的に「AOI以上にテスト済み」を意味しない。検査とテストの範囲を明示する

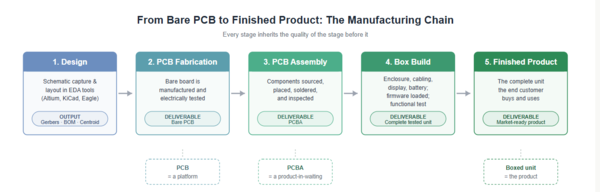

ベアPCBから完成品まで：製造チェーンにおける位置づけ

設計 → PCB製造 → PCB実装（PCBA） → ボックスビルド → 完成品

1. 設計：EDAツール（Altium、KiCad、Eagle）で回路図とレイアウトを作成し、ガーバー、BOM、CPLファイルを生成。PCB設計の品質は後続のすべての段階に影響する。

2. PCB製造：ベア基板が製造され、電気テストされる。成果物：ベアPCB。

3. PCB実装：部品が調達、配置、はんだ付け、検査される。成果物：PCBA。

4. ボックスビルド：PCBAに筐体、ケーブル、ディスプレイ、バッテリーを組み込み、ファームウェアを書き込み、完成ユニットとして機能テストを実施。

5. 完成品：エンドカスタマーが購入するもの。

信頼できるPCB・PCBAメーカーの選び方

PCBとPCBAの品質は、電子製品の安定性と寿命を直接左右する。多くの開発者は、基板の反り、長納期、不安定な実装品質などの問題に直面する。

PCBgogoは、グローバルの電子機器開発者や中小企業にとって信頼されるワンストップパートナーとなっている。単一事業のメーカーと異なり、PCBgogoはベアPCB試作から多層基板製造、部品調達、PCBA、ターンキーサービスまでのフルリンクサービスを提供する。

サービス効率とコスト管理において、PCBgogoはリアルタイムオンライン見積もり（隠れ費用なし）、1枚からの試作対応、最短24時間の製造を提供している。

まとめ

PCBとPCBAの違いは、シンプルに述べることはできても、適用するには重要な意味を持つ。PCBはベア基板——銅と絶縁体で構成された工学的基盤である。PCBAはその基板に部品を搭載し、機能する回路にしたものである。

仕様策定や基板購入を行う際の実用的なチェックリストは短い。実際に必要な成果物を理解し、適切なファイルを準備し、製造業者の能力と実績に基づいて選択する。これらを守れば、PCBとPCBAの溝は埋まる。

FAQ：PCB vs PCBA

PCBとPCBAの主な違いは？

PCBは部品が実装されていないベアの回路基板である。PCBAはすべての電子部品がはんだ付けされた基板である。

PCBAは完成した電子製品と同じですか？

異なる。PCBAは半製品の実装基板である。完成品にはボックスビルド（筐体、配線、ファームウェア、最終システムテスト）が必要である。

PCBAがベアPCBよりはるかに高価なのはなぜですか？

PCBA価格にはベア基板に加えて、全部品費（総コストの50〜70％）、ステンシル、段取り、実装工数、追加の検査・テスト費用が含まれる。

PCB発注とPCBA発注で必要なファイルはどう違いますか？

ベアPCB：ガーバーファイルとドリルファイル。PCBA：ガーバーに加えて、メーカー部品番号付きの完全なBOMとCPL（ピックアンドプレース）ファイルが必要。

PCBとPWBは同じものですか？

実質的に同じである。PWB（Printed Wiring Board）は古い用語で、日本では今でもベア基板を指す言葉として一般的に使用されている。同様にPWAやCCAはPCBAの古い用語である。

PCB製造と実装を別々のサプライヤーに発注できますか？

可能である。ただし、総納期が長くなり、追加の配送と説明責任の分散というトレードオフがある。ワンストップサービスの場合、これらの問題は発生しない。

PCBとPCBAに適用される品質基準は？

ベア基板はIPC-A-600で検査され、IPC-6012に準拠する。実装基板はIPC-A-610で検査され、はんだ付けはJ-STD-001に準拠する。

PCBとPCBAで納期は異なりますか？

異なる。試作用ベア基板は24時間〜5日で出荷可能である。PCBAは部品調達と実装のため、さらに3〜10日追加される。
