PCB製造とは、回路基板の設計ファイルを、一連のイメージング、エッチング、積層、穴あけ、メッキ工程を通じて物理的な基板に変換するプロセスである。EDAソフトウェアで作成されたデジタル設計（通常はガーバーファイルとして保存）から始まり、電子部品を実装できる状態のベア基板として完成する。

本ガイドでは、PCB製造工程を16のステップに分解して詳説し、多層基板やHDI基板での工程の違い、製造能力表の読み方、品質基準、そしてメーカー選定の実践的な評価軸までを解説する。

PCB製造と実装の違い

「PCB製造」という用語は、ベアボード製造から完成品の実装までを広く指すことがある。しかし、この2つは明確に区別される。

• PCB製造（Fabrication）はベア基板を生産する。ラミネート、銅配線、ビア、ソルダーマスク、表面処理を含み、部品は未搭載である。

• PCB実装（Assembly / PCBA）は、ベア基板に部品を実装しはんだ付けする工程であり、本ガイドの対象外である。本ガイドは製造（Fabrication）に焦点を当てる。

PCB製造工程：ステップバイステップ

以下は、現代の製造ラインで多層基板が生産される工程である。2層基板では内層と積層の工程が省略される。

1. エンジニアリングレビューとCAM処理：生産開始前に、エンジニアがPCB設計ファイルをレビューし、信頼性をもって製造可能かを確認する。Gerber、ODB++、IPC-2581などのデータを使用し、CAMソフトウェアが層イメージングファイル、ドリルプログラム、はんだマスクとシルクスクリーンのアートワークを生成する。

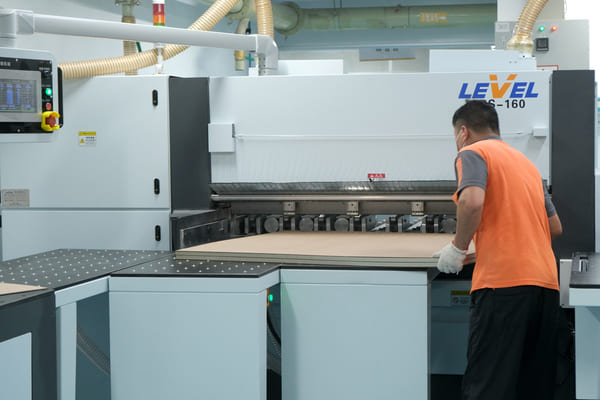

2. 材料切断：銅張積層板（最も一般的なのはFR-4）を大判シートから作業用パネルサイズに切断する。必要に応じて、生産パネル1枚に複数の基板設計を配置するパネライゼーションもこの段階で計画される。

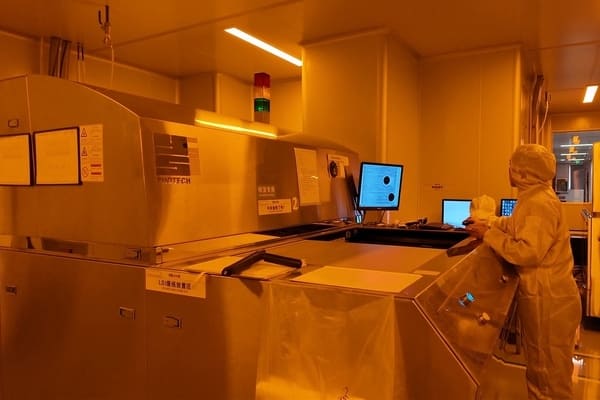

3. 内層の露光：各内層コアにフォトレジストを塗布し、回路パターンを転写する。最新の工場ではレーザーダイレクトイメージング（LDI）を使用し、高精度なパターン形成を実現している。




4. 内層のエッチングとレジスト剥離：パネルがエッチングラインを通過し、エッチャントがレジストで保護されていない銅を化学的に除去する。残ったレジストを剥離し、完成した内層回路が現れる。

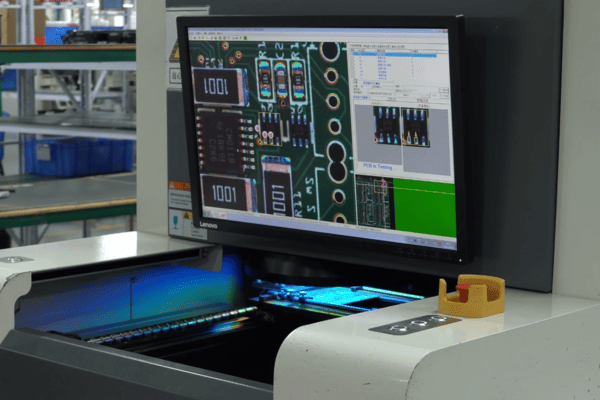

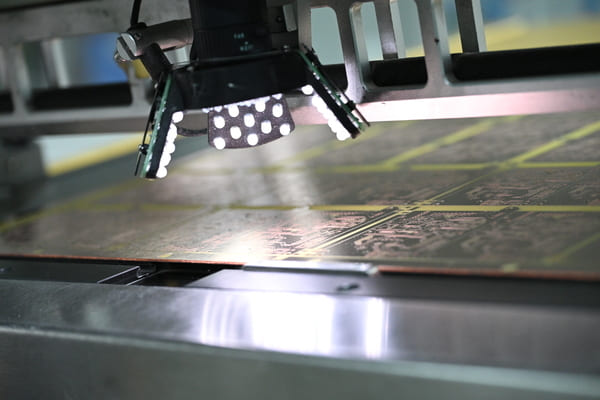

5. 内層の自動光学検査（AOI）：すべての内層はAOIシステムによってスキャンされ、エッチングパターンを元のCAMデータとピクセル単位で比較する。この工程で、後の積層後にはアクセス不能になる内層の欠陥を捕捉する。




6. 酸化処理と積層準備：内層銅表面に酸化処理（または代替処理）を施し、銅表面を微細に粗面化してプリプレグとの接着を向上させる。その後、内層コア、プリプレグシート、銅箔を正確に位置合わせして積層ブックを構成する。

7. 積層：積層ブックは加熱油圧プレスに入れられる。制御された温度、圧力、真空下でプリプレグ樹脂が流動し、空隙を充填し、内層間に絶縁層を形成する。硬化時に材料がわずかに収縮するため、優れた工場は収縮補償データを適用する。

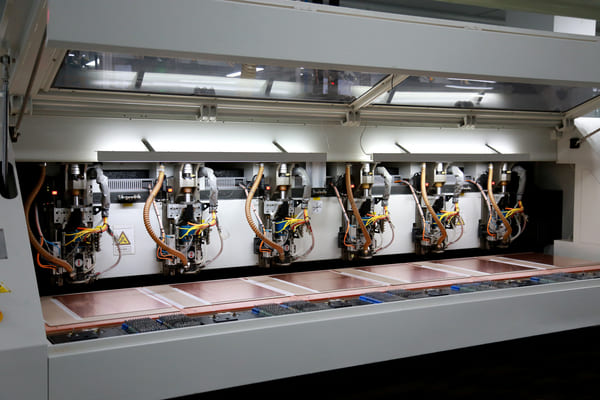

8. 穴あけ：コンピュータ制御の穴あけ機がすべてのスルーホールとビアを穿孔する。X線システムを使用して内層ターゲットを位置特定し、ドリルの位置合わせを行う。多層基板では通常、数千もの穴が正確に開けられる。




9. デスミアと無電解銅めっき：化学デスミアプロセス（過マンガン酸塩またはプラズマ）で穴壁の樹脂スミアを除去する。その後、パネルは無電解銅めっき工程を経て、穴壁に薄い導電性銅層を形成する。

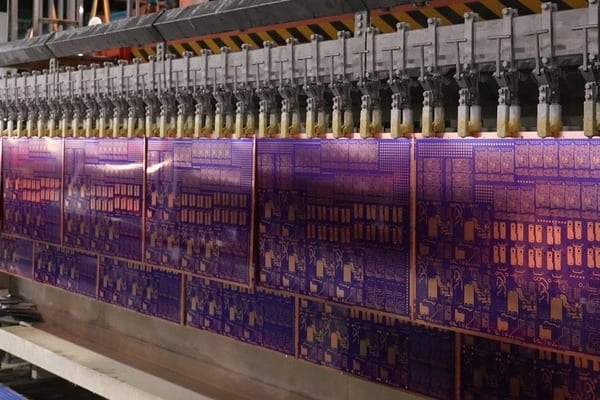

10. 外層の露光とパターンメッキ：外層は内層と同様に露光されるが、論理は逆になる。レジストでエッチング除去する領域を覆い、配線となる領域の銅を露出させる。その後、電気銅めっきで配線と穴壁に銅を追加堆積する。




11. 外層のエッチングと錫剥離：メッキ用レジストを剥離し、不要な背景銅を露出させる。背景銅をエッチング除去した後、錫層を剥離し、完成した銅配線パターンが現れる。

12. ソルダーマスクの形成：感光性のLPIソルダーマスクをパネルの両面に塗布し、マスクアートワークで露光、現像してパッド領域を開口する。最後に熱硬化させる。緑色が最も一般的な理由は、緑マスクが最も特性の確立された解像度と検査コントラストを提供するためである。

13. 表面処理：露出した銅パッドは急速に酸化するため、はんだ付け性を維持するために表面処理が施される。以下の表に主な表面処理の比較を示す。

    表面処理	平坦性	保存期間	主な用途	相対コスト
    HASL / 鉛フリーHASL	不良〜可	12ヶ月以上	汎用基板、ラージピッチ部品	最も低い
    OSP	優れている	6ヶ月	コスト重視の大量民生機器	低い
    浸漬錫	優れている	6ヶ月	プレスフィットコネクタ、ファインピッチ部品	中程度
    浸漬銀	優れている	6〜12ヶ月	RF・高周波回路基板	中程度
    ENIG	優れている	12ヶ月以上	ファインピッチBGA、混在実装、汎用高信頼用途	高い
    ENEPIG	優れている	12ヶ月以上	同一PCB上でワイヤボンディングとはんだ付けの両方が必要な用途	最も高い

    ファインピッチBGAや0402以下の小型パッシブ部品を使用する場合、HASLの不均一な表面は実装リスクとなる。ENIGやOSPのような平坦な仕上げが推奨される。

14. シルクスクリーン（レジェンド印刷）：基準番号、極性マーク、ロゴ、部品番号がマスク表面に印刷される。現在は主にダイレクトインクジェット方式が使用されている。

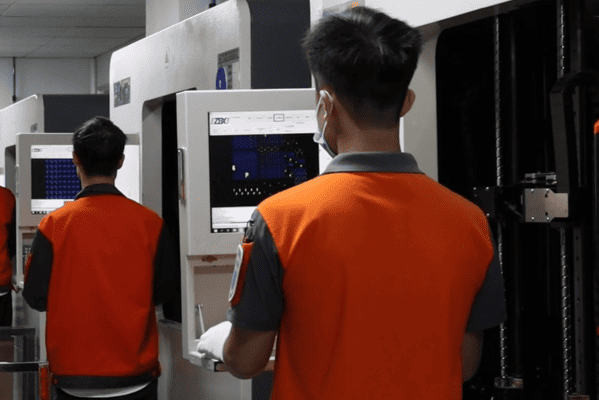

15. 電気テスト：基板上のすべてのネットが、Step 1で生成されたIPCネットリストに対して導通テストと絶縁テストを受ける。フライングプローブテスト（試作向け）と専用治具テスト（量産向け）の2方式が主流である。




16. 外形加工、最終検査、梱包：CNCルーティング（ブレイクアウェイタブ付き）またはV-cut（スナップ分離用の部分溝加工）でパネルから個別基板を切り出す。最終目視検査後、真空パックされ出荷される。

多層基板製造における工程の変化

上記の工程は標準的な多層基板を想定しているが、層数が増えると単なるコア数の変化以上の影響がある。

• 位置合わせ精度の厳格化：4層基板では1回の積層サイクルと2つの穴あけ界面の位置合わせで済むが、12層基板では複数の積層サイクルとそれに対応する多くの界面の位置合わせが必要になる。

• インピーダンス制御が設計仕様から製造仕様に変わる：高速信号を扱う多層基板では、制御インピーダンス配線が指定される。これを実現するには、誘電体厚、配線幅、銅厚を正確に制御する必要がある。

• 材料選択とプレスサイクルの相互作用：標準FR-4コアと低損失ラミネートを同一スタックアップに混在させることは可能だが、樹脂の流動特性と硬化温度が異なるため、プレスプロファイルの調整が必要である。

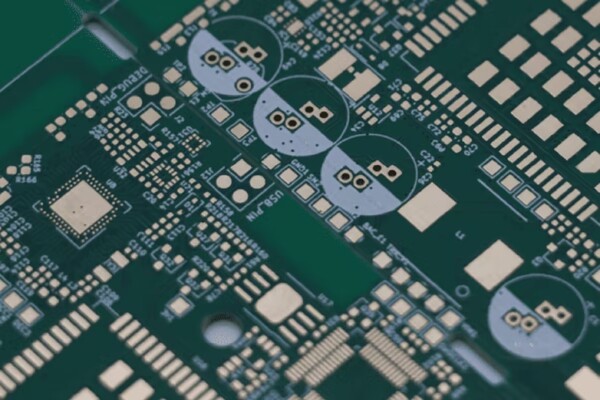

HDI基板製造：逐次積層とマイクロビア

HDI基板は、標準的な工程を根本的に変える。すなわち、逐次積層（sequential lamination）によって構築され、各ビルドアップ層ペアごとに積層、穴あけ、メッキのサイクルを追加する。

• レーザー穴あけマイクロビア：CO2またはUVレーザーで直径0.075〜0.15mmのビアを形成する。これは機械的穴あけの限界をはるかに下回る。

• ビルドアップ数によるビア構造：HDIスタックアップは1+N+1、2+N+2などの形式で記述される。外側の数字はビルドアップ層数であり、各層ペアが完全な積層サイクルを追加する。

• ビア充填：パッド内に配置されたマイクロビアは、平坦ではんだ付け可能な表面を提供するために充填（銅充填または樹脂プラグ＋キャップ）する必要がある。

• 積層ビアと千鳥ビア：ビアを直上に積層すると配線スペースは最も節約できるが、製造上の要求が最も厳しい。千鳥ビアはより信頼性が高いが、より多くの配線面積を消費する。

試作と量産の違い

試作と量産のPCB製造は同様のプロセスを使用するが、優先順位が異なる。試作はスピードと柔軟性を重視し、少量（通常5〜50枚）、標準化された材料、共有パネルを使用し、設計変更を前提とする。

量産は一貫性、効率性、低コストを重視する。専用パネル、量産用治具、最適化された工程を使用する。詳細は「PCB試作と量産の比較」ガイドを参照。

PCB製造能力表の読み方

本格的な製造業者は必ず能力表を公開している。注意深く読むことで、設計が製造可能範囲内にあるか、適正な価格帯かを判断できる。

能力表には書かれていない3つの注意点がある。第一に、公称最小値は推奨値ではない。限界値で設計すると、工場の通常のプロセス変動内で不良が発生するリスクがある。第二に、「最大層数」は製造可能層数を示すが、必ずしも経済的に製造可能とは限らない。第三に、同じパラメータでも工場によって定義が異なる場合がある。

PCB製造の品質基準とテスト

品質に関する主張は安価である。基準への準拠は検証可能である。PCB製造サービスの評価において重要な基準を以下に示す。

• IPC-A-600：完成基板の外観受入基準を定義する。どの程度のボイド、傷、マスク位置ずれが許容されるかを定めている。

• IPC-6012：リジッドプリント基板の認定と性能仕様であり、よりも厳格な要求事項を課す。特にClass 2（専用サービス）とClass 3（高信頼性）は多くの産業用途で区別される。

• テスト体制：プロセス内AOI（内層のショート・オープンを積層前に捕捉）、100%電気テスト（IPCネットリストに対して）、マイクロセクション分析（メッキ品質と層間接合の検証）——これらが効果的な品質管理の指標である。

PCBメーカーの選び方

メーカー選定は以下5つの検証可能な軸で評価する。

1. 能力の一致とマージン：設計の最も厳しいパラメータ（最小配線幅/間隔、最小穴径、最大アスペクト比など）を工場の能力と比較する。設計値が工場の公称最小値と同等の場合は、安全マージンがないことを意味する。

2. 検証可能な品質システム：IPC-A-600検査基準、IPC-6012 Class 2または3の製造能力、内層AOI、100%電気テスト、マイクロセクション分析レポートを確認する。

3. 発注前のエンジニアリングサポート：本格的なDFMレビューを実施し、生産前にエンジニアリングクエリ（EQ）を発行する工場は、問題が後で発覚するリスクを低減する。

4. 見積もりの透明性とスピード：仕様ごとに価格分解が表示されるオンライン即時見積もりにより、コストトレードオフ（層数と数量など）を即座に評価できる。

5. 注文規模の拡張性：試作から量産に移行する場合、両方の段階を同一の製造基準で対応できる工場を確認する。

このチェックリストを実践する場合、1つのプラットフォームで全範囲をカバーするチームには、PCBgogoが該当する。同社はIATF 16949およびISO 9001認証を取得し、内層AOIと100%フライングプローブテストを標準提供し、エンジニアリングレビューを全注文に実施している。

FAQ：PCB製造

PCB製造にはどのくらい時間がかかりますか？

標準的な2層基板の試作は、クイックターン工場で24〜48時間で出荷可能。標準的な4〜8層基板は通常3〜7日。HDI、厚銅、特殊材料はさらに時間を要する。

PCB製造（Fabrication）とPCB実装（Assembly）の違いは？

厳密には、Fabricationはベア基板の生産を意味する。Manufacturingは広義の用語で、実装を含む場合がある。PCB発注時はどちらを指すかを明確にする必要がある。

PCBメーカーが必要とするファイルは？

ガーバーファイル（RS-274X）、またはODB++もしくはIPC-2581（層イメージ用）、NCドリルファイル、および材料・仕様・注記を記載した製造図面が必要。

PCB製造の最小配線幅は？

標準製造では4ミル（0.10mm）の配線幅/間隔を確実にサポートする。先進プロセスでは2.5ミル以下に達し、特殊な製造ラインでは1ミルクラスも可能である。

PCBは最大何層まで可能ですか？

一般的な市販基板は2〜16層。先進工場では20〜32層を日常的に製造し、専用のバックプレーンやテスト機器では50層以上の例もある。

HDI基板製造は標準多層基板より高価ですか？

その通りである。主な理由は、HDIのビルドアップ層ペアごとに逐次積層、レーザー穴あけ、メッキのサイクルが追加されるためである。1+N+1ビルドは同等の標準多層基板よりコストが高い。
