PCB実装とは？工程・方法・サービス内容を解説
PCB実装（PCBA）とは、電子部品をプリント基板に実装・はんだ付けし、機能する電子アセンブリに変換するプロセスである。本ガイドでは、製造エンジニアとしての長年の経験に基づき、実装プロセス、方法、必要なファイル、コスト、品質基準、メーカー選びまでを解説する。
PCB実装とは？PCBAとベアPCB製造の違い

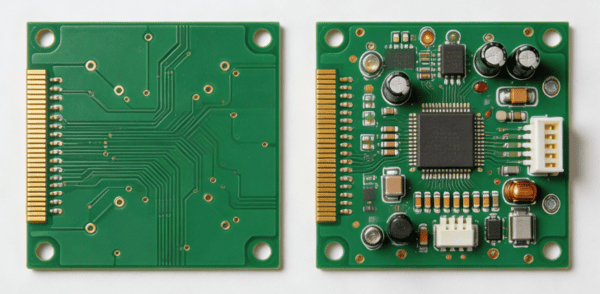

PCB実装とPCB製造は異なる製造段階であり、この2つを混同することは最も一般的な混乱の原因のひとつである。
PCB製造（Fabrication）はベア基板を構築する。銅をエッチングして配線を形成し、層を積層し、穴を開けてメッキし、ソルダーマスクと表面処理を施す。

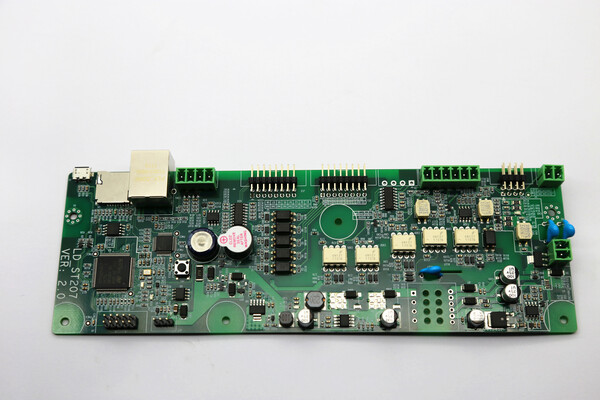

PCB実装（Assembly）はベア基板に部品を実装する。部品をパッドやスルーホールにはんだ付けし、検査し、電気テストを実施する。
簡単な区別方法：製造（Fabrication）は基板を作り、実装（Assembly）は製品を作る。「PCBA」または「PCBアセンブリ」を注文するときは、ベア基板の製造後に部品が実装されることを意味する。
PCB実装方法：SMT、THT、混在実装
すべての実装は3つのアプローチのいずれかを使用する。選択はBOM上の部品によって決まる。
表面実装技術（SMT）：部品を基板表面のパッド上に直接配置する。小型部品（01005、BGA、QFN）をサポートし、現代のエレクトロニクスで支配的な方法である。
スルーホール技術（THT）：部品のリード線が穴を通り、反対側ではんだ付けされる。高い機械的強度が必要なコネクタや電源部品に使用される。
混在実装（Mixed Assembly）：ほとんどの基板は両方を組み合わせる。SMTで高密度回路、THTでコネクタや電源部品を実装する。標準的な順序はSMTのリフロー後、THTのウェーブはんだ付けである。
| 項目 | SMT | THT | 混在実装 |
|---|---|---|---|
| 部品搭載 | 表面パッド上に直接搭載 | 穴にリードを通して挿入 | 表面実装＋スルーホールの組み合わせ |
| はんだ付け方法 | リフローはんだ付け | ウェーブ/選択/手はんだ | リフロー＋ウェーブ/選択 |
| 機械的強度 | 中程度 | 高い（スルーホール接続） | 補強箇所は高強度 |
| 小型化 | 01005、BGA、QFN対応 | 部品サイズと穴径に制限 | SMT領域で高密度化 |
| 自動化レベル | 高度に自動化 | 部分自動化または手作業 | 自動化＋手作業の併用 |
| 主な用途 | 民生機器、IoT、コンピューティング | コネクタ、電源、高振動用途 | ほとんどの実用的な基板 |
新しい基板を設計する場合は、機能が許す限りSMT部品を優先する。寄生インダクタンスを低減し、基板を小型化し、実装コストを削減できる。
PCB実装工程：10ステップ
DFM/DFAレビューとファイル検証：エンジニアがGerber、BOM、ピックアンドプレースデータを相互検証する。DFM/DFAチェックにより、設計が製造可能か、実装可能かを確認する。

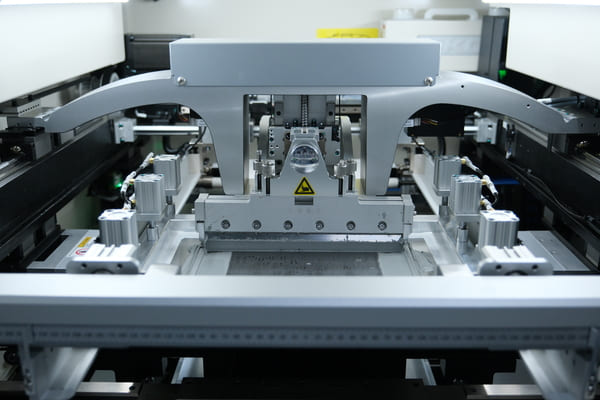

はんだペースト印刷：レーザーカットされたステンレスステンシルをベア基板に位置合わせし、ソルダペーストをスキージで塗布する。
はんだペースト検査（SPI）：3D SPI装置が各ペースト塗布部の高さ、面積、体積を測定し、設計値と比較する。

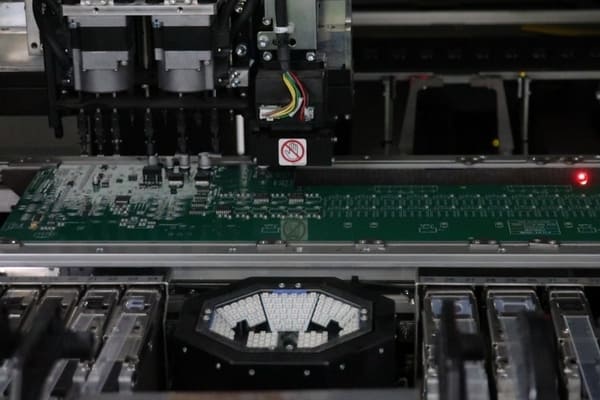

ピックアンドプレース：自動実装機がリールやトレイから部品を供給し、ビジョンシステムで確認後、基板上の正確な位置に配置する。
リフローはんだ付け：部品搭載済み基板が多ゾーンリフロー炉を通過し、制御された熱プロファイル（予熱→浸漬→リフロー→冷却）ではんだ接合部を形成する。
自動光学検査（AOI）とX線検査：AOIカメラがゴールデンリファレンス画像と比較し、部品欠落、位置ずれ、極性誤り、はんだブリッジを検出する。BGA/QFNなど隠れ接合部はX線検査で確認する。
スルーホール実装：THT部品を手作業または機械で挿入し、ウェーブはんだ付け（大量生産）、選択はんだ付け（ターゲット接合）、または手はんだ（試作）で固定する。

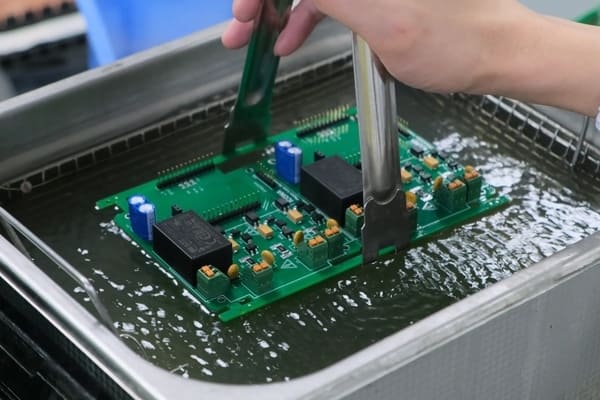

洗浄：フラックス残渣を純水洗浄または溶剤洗浄で除去する。ノークリンフラックスプロセスではこの工程を省略する。
電気テスト：数量と要件に応じて、フライングプローブテスト（試作・小ロット向け）またはICT/機能テストで基板の電気的完全性を検証する。

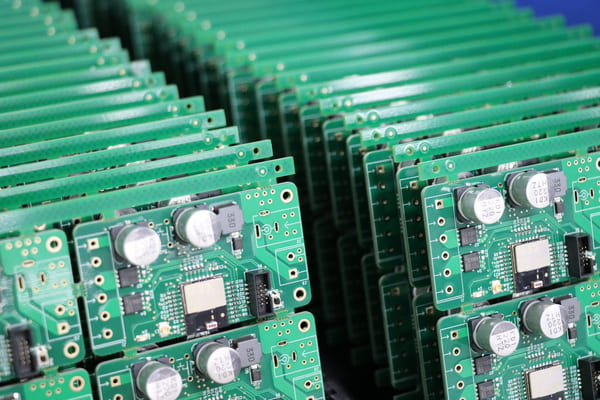

最終検査、コーティング、梱包：IPC-A-610基準に基づく最終品質検査を実施。必要に応じてコンフォーマルコーティングを施し、出荷する。
PCB実装に必要なファイル
不完全または矛盾したファイルは、部品不足に次いで実装遅延の最大の原因である。以下の3ファイルが必須である。
ガーバーファイルまたはODB++：銅箔、ソルダーマスク、シルクスクリーンなど、すべての製造層を定義する。
BOM（部品表）：すべての部品を基準番号、メーカー部品番号、数量、フットプリントとともにリスト化したスプレッドシート。
CPL（Centroid / Pick-and-Place）ファイル：各部品のX-Y座標、回転角度、実装面を記述。EDAツールから直接エクスポートする。
これら3つに加えて、実装指示書で大多数の回避可能な問題を防止できる。極性が曖昧なシルクスクリーンの指定、特別なはんだ付け要件、代替部品の許容範囲を明確に記述する。
PCB実装サービスモデル：フルターンキー、委託、部分ターンキー
PCB実装サービスは、部品を誰が調達するかによって異なる。適切な選択はサプライチェーンの状況に依存する。
| サービスモデル | 部品調達 | 最適な用途 | トレードオフ |
|---|---|---|---|
| フルターンキー | 実装業者がすべての部品を調達 | 試作、スタートアップ、調達部門のないチーム | 部品選択の柔軟性は低い |
| 委託（Consigned） | 顧客がすべての部品を供給 | 在庫を持つ企業、厳格な調達要件がある場合 | 在庫責任は顧客側 |
| 部分ターンキー | 顧客が重要部品を供給、業者が残りを調達 | 調達困難な部品が1〜2個ある基板 | 調整が必要だが最も柔軟性が高い |
フルターンキーは、試作や中小ロット生産で好まれる選択肢である。プロセス全体を簡素化し、単一の連絡窓口で対応できる。PCBgogoはPCB製造と実装を同一拠点で提供し、複数サプライヤー間の調整を削減する。
PCB実装コストを決める要素
PCB実装の価格は少数の要素によって決まる。これらを理解することで、見積もり前にコストを最適化できる。
部品数と接合部数：ほとんどの実装業者は配置数またははんだ接合部数で価格設定する。400配置の基板は100配置の基板より実装コストが高い。
パッケージ難易度：ファインピッチBGA、01005パッシブ、QFNなどは低速配置、X線検査、追加の工程管理が必要。
SMT vs THT比率：自動SMT実装は1接合あたりのコストが非常に低い。手はんだや選択はんだのTHT部品はコストが高い。
片面 vs 両面実装：両面SMTは印刷、配置、リフローの2サイクルが必要で、工程時間がほぼ2倍になる。
注文数量：段取り費用（ステンシル、プログラム、初回品検査）は固定費であるため、5枚から500枚に増えると単価は大幅に低下する。
検査・テスト要件：X線、ICT治具開発、機能テスト開発、コンフォーマルコーティングはすべて追加費用である。
部品市場価格：ターンキー注文では、BOMコストが実装工数を上回ることが多い。複数の承認サプライヤーを持つ部品を選ぶと調達リスクが低減する。
よくある実装不良とその防止策
不良モードを理解することは、実装業者のプロセス制御が本物かどうかを評価するのに役立つ。
トゥームストーン現象：小型パッシブ部品の一端が浮き上がる。2つのパッドのリフロータイミング差が原因。対策：バランスの取れたサーマル設計と適切なパッド形状。
はんだブリッジ：過剰なはんだが隣接ピンを接続し、ショートを引き起こす。対策：正しいステンシル開口設計とSPI検査。
コールドジョイント・クラック接合：リフロー温度不足や冷却時の振動で生じる。対策：設計に合わせた熱プロファイルと適切な冷却。
ヘッドインピロー：BGAボールとペーストが溶融しても融合せず、目視検査を通過して現場で故障する。対策：適切なリフロープロファイルとX線検査。
部品誤搭載・回転誤り：通常はBOM/CPLの不一致やフィーダー装填ミスに起因。対策：自動ビジョン認識とファーストアートクル検査。
これらのほとんどすべての不良は、検査ゲート（SPI、AOI、X線、ファーストアートクル）とエンジニアレビューによって防止できる。
PCB実装メーカーの選び方
長年の経験から、プロジェクトの成否を分ける以下のチェックリストを重要度順に示す。
品質基準と検証可能な検査：IPC-A-610（実装）およびIPC-A-600 / IPC-6012（製造）への準拠。AOI、X線、ファーストアートクルが標準であること。
生産前の無料エンジニアリングレビュー：本格的なDFM/DFAチェックを実施し質問を返すメーカーは、問題を未然に防いでいる。
部品調達の透明性：ターンキー注文では、部品が正規代理店または文書化された経路から調達されていることを確認する。
能力の適合：最小パッケージサイズ、BGA・ファインピッチ経験、両面実装対応、基板サイズ制限、およびX線検査の有無。
見積もりの明確さと速度：オンライン即時見積もりと項目別価格表示は、価格体系が体系的であることを示す。
コミュニケーションとトレーサビリティ：タイムゾーン対応、技術的な質問に答えられるエンジニアリングサポート。
拡張性：5枚の試作と5,000枚の量産を同じファイルセットで対応できるパートナーが理想的である。
FAQ：PCB実装
PCBとPCBAの違いは？
PCBは部品のないベア基板である。PCBAはすべての部品がはんだ付けされた実装済み基板である。
PCB実装にはどのくらい時間がかかりますか？
試作実装は部品が揃ってから通常24時間〜3日。総納期は部品調達時間に依存することが多い。
PCB実装を注文するために必要なファイルは？
3ファイル：Gerber（またはODB++）、メーカー部品番号付きBOM、およびCPL（Centroid）ファイル。
ターンキーPCB実装とは？
ターンキーは、メーカーがPCB製造、部品調達、実装、テストのすべてを担当し、完成品として納品することを意味する。
PCB実装に最小注文数量はありますか？
ほとんどの試作対応サービスは1〜5枚から受注可能で、小額の段取り費用がかかる。数量増加に伴い単価は低下する。
PCB実装の品質はどのように検証されますか？
多層検査による：印刷後のSPI、リフロー後のAOI、BGAやQFN用のX線検査、ICTまたは機能テスト。
まとめ
PCB実装は、設計が信頼性のある製品になるか、デバッグプロジェクトになるかの分岐点である。プロセス自体は成熟している。ペースト印刷、配置、リフロー、検査——これらの各段階に規律があれば、結果は予測可能である。
設計を回路図から実装済みハードウェアに移行する場合は、3つのファイル（Gerber、BOM、CPL）を慎重に準備し、可能な限りSMT部品を選択し、実績のある検査プロセスを持つメーカーと協力することである。
