初めての電子工作プロジェクトは簡単に感じられる——いくつかの部品を接続し、コードを書き込み、動作を確認する。しかし、LEDが点灯しないとき、センサーが予期しない値を示すとき、または回路が一度は動作したが次は失敗するとき、どうすればよいだろうか？成功する電子工作プロジェクトは、配線の背後にある基礎の理解に基づいており、単に回路図をコピーするだけではない。

本稿では、問題をトラブルシューティングし、より良い回路を設計し、単純な実験から信頼性のある電子工作プロジェクトへと移行するために必要な基本的な概念、部品、工具、試作方法を網羅する。

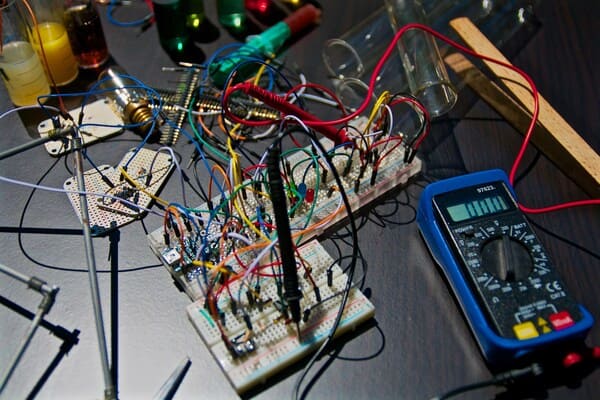

電子工作の実際

電子工作は、完成したデバイスを購入するのではなく、自分で回路を設計、配線、プログラムするあらゆるプロジェクトをカバーする。その範囲は、コイン電池に接続された単一のLEDから、温度センサーを読み取りデータを記録するマイクロコントローラ、バッテリー管理システムを実行するカスタムPCBまで多岐にわたる。これらすべてを結び付けるのは、特定のプロジェクトではなく、反復可能なプロセスである。回路が電気的に何をする必要があるかを理解し、その要件を満たす部品を選択し、動作する試作品を構築し、計算通りに動作することを検証する。

4つの基礎：電圧、電流、抵抗、電力

すべての回路は、どれだけ複雑であっても、同じ4つの量とそれらの関係によって支配される。オームの法則（V＝IR）と電力方程式（P＝VI）は、ほぼすべての設計判断で使用する2つの公式である。

実例——LED用電流制限抵抗の計算：標準的な赤色LEDの順方向電圧は約2V、安全な動作電流は約10mA（0.01A）である。5V電源から給電する場合、抵抗は残りの3Vを0.01Aで降下させる必要がある：R ＝ V ÷ I ＝ 3 ÷ 0.01 ＝ 300Ω。300Ωは標準的な抵抗値ではないため、最も近い一般的な値である330Ωに切り上げる。

これにより電流は10mAをわずかに下回り、LEDは定格範囲内に保たれる。この単一の計算——間違って行われるか、スキップされる——は、初心者の最初のLEDプロジェクトが即座に失敗する最も一般的な理由である。

主要部品とその読み方

回路図に触れる前に、ほぼすべての初心者〜中級者プロジェクトに登場する小さな部品セットを認識し、データシートなしでそのマーキングを読み取る方法を知っておくと役立つ。

早期に身につけるべき実用的な習慣：部品を配線する前に、データシートの絶対最大定格を確認する。これらの値を超えると——たとえ一瞬でも——部品が静かに、または目に見えて故障する最も一般的な原因となる。

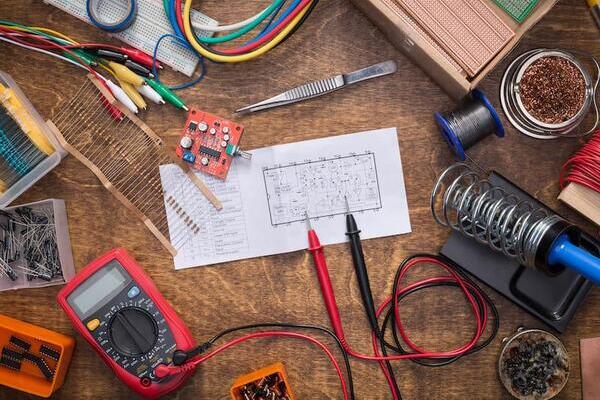

工具：必要なものと推奨スペック

機能的な電子工作ベンチに高価な実験装置は必要ないが、選択する工具は実際のプロジェクト要件に適合する必要がある。「はんだごて」のような曖昧な推奨では十分ではない。

電流制限機能付きベンチ電源は特に重要である。新しい回路に電源を入れる前に控えめな電流制限を設定する（例えば小さな論理回路なら100mA）ことで、配線ミスが煙を出す代わりに制限値でトリップする。この単一の習慣は、このリストの他のどの習慣よりも多くの部品損失を防ぐ。

試作プラットフォームの選び方

この判断はほとんどの初心者ガイドが完全に省略するものであり、プロジェクトが信頼性があり、再現可能で、安全に他人に渡せるかを決定する。各プラットフォームは、反復速度、信頼性、コストの間で異なるトレードオフを行う。

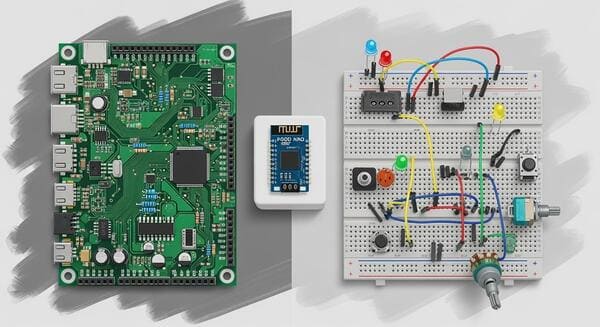

ブレッドボードとPCBの間の信号整合性の差は、単なる便利さの問題ではなく、実際の電気的影響である。ブレッドボードの接点は接点抵抗と浮遊容量/インダクタンスを導入する。これはゆっくり点滅するLEDには見えないが、高速デジタル信号を歪め、アナログセンサー読み取りにノイズを追加し、RF回路を不安定にする可能性がある。目安：回路に約1MHz以上のクロックや信号、高精度アナログ測定、1アンペア以上の電流が含まれる場合、ブレッドボードは適切なツールではない。

基本的な回路図の読み方

回路図は回路の電気的な地図であり、物理的なレイアウトではない。読めるようになると、どのプロジェクトのビルド手順も、他人のブレッドボードの写真から作業するよりもはるかに速くなる。

• 線は電気的接続を表し、物理的な配線経路や長さではない。

• グラウンド記号は共有参照点を示し、同じ回路図上のすべてのグラウンド記号は同じ電気的ノードである。

• 部品値は通常、記号の上または横に直接ラベル付けされる（例：330Ω、100μF、10kΩ）。

• 電源レールは多くの場合、回路図の上下に水平線として表示され、電圧でラベル付けされる（5V、3.3V、GND）。

• 接続点（黒丸）は配線が接続されていることを示す。黒丸なしで交差する線は接続されていない。

初めての回路を構築する体系的な方法

すべてを一度に配線して期待するのではなく、固定された順序で構築することが、初回で動作するプロジェクトと何時間もの推測作業を区別する。

1. 電気的要件を定義する。部品を手にする前に、電源電圧、各部品の目標電流、タイミングや信号要件を把握する。

2. 要件に基づいて部品を選択する。無関係なプロジェクトから値をコピーするのではなく、オームの法則とデータシート定格を使用する。

3. まず電源経路を構築し、他は何も接続しない。ICやセンサーを追加する前に、マルチメータで各レールの正しい電圧を確認する。

4. 一度に1つのサブシステムを追加する。電源、入力段、出力段の順に配線し、次に進む前にマルチメータまたはLEDインジケータで検証する。

5. 現実的な条件でテストする。ベンチ電源で動作する回路でも、内部抵抗の高いバッテリーでは異なる動作をする可能性がある。

6. 進捗に応じて値とピン接続を記録する。簡単な配線表や注釈付き回路図は、設計を再訪または拡張する際に時間を節約する。

動作しない場合のデバッグ方法

すべての工作者は、初回で動作しない回路に遭遇する。迅速な修正と何時間ものフラストレーションの違いは、体系的にデバッグするか、ランダムに部品を交換し始めるかである。

体系的デバッグチェックリスト：

1. まず電源を確認する。供給電圧を測定し、次に各下流レールを測定する。配線不良は多くの場合ここから始まる。

2. グラウンドの導通を確認する。マルチメータの導通モードを使用して、すべてのグラウンドポイントが実際に同じ基準に接続されていることを確認する。

3. 極性を再確認する。LED、ダイオード、電解コンデンサ、多くのICは極性に敏感であり、逆向きだと静かにまたは目に見えて故障する。

4. セクションごとに切り分ける。障害が消えるまでサブシステムを一度に1つずつ切断し、回路全体を一度にテストするのではなく検索範囲を絞り込む。

5. はんだ接合部を拡大して検査する。コールドジョイントまたは隣接ピン間のはんだブリッジは、断続的な故障の最も一般的な原因の1つである。

6. データシートとクロスチェックする。部品の実際のピン配置が回路図の想定と一致することを確認する。ピン番号の誤りは記憶に頼って作業する際に発生しやすい。

習慣として身につけるべき安全対策

• はんだ付け時は換気のある場所で作業する。ロジン系フラックスのフュームは反復暴露で目と呼吸器の刺激物となる。

• 電源が入っていた回路を取り扱う前に、電解コンデンサを放電する。電源を切った後も充電を保持できる。

• 主電源（100〜240V AC）電圧を扱うプロジェクトは、専用のトレーニングを必要とする別個のスキルセットとして扱う。低電圧DCの経験は主電源の安全に直接転用できない。

• MOSFET、マイクロコントローラ、その他の静電気に敏感なICを取り扱う前に、基本的なESD対策（リストストラップまたは最低でも接地された金属面に触れる）を使用する。

• 部品リードの切断やワイヤの被膜剥き時は保護メガネを着用する。切断されたリード端は予想以上に遠く速く飛ぶ。

スキル習得の道筋

意図的な順序でプロジェクトを選択することで、野心的な製作にすぐに飛びつくよりも速く能力を構築できる。

よくあるミスとその電気的理由

電流制限抵抗の計算をスキップする：抵抗がないと、LEDなどの部品は電源と自身の低い内部抵抗が許すだけの電流を引き込み、通常は即座に定格最大値を超える。

データシートの絶対最大定格を無視する

部品は定格値を一時的に超えても耐えられることがあるが、累積的に劣化し、無関係で後になって現れる故障を引き起こす。

ブレッドボードがあらゆる信号速度や電流に適していると考える

接点の寄生抵抗と容量は、ほとんどの初心者が予想するよりもはるかに早く問題になる。

期待電流に対して細すぎるワイヤゲージを使用する

細いワイヤは1フィートあたりの抵抗が高く、持続負荷で電圧降下と発熱を引き起こす。

アクティブ部品を追加する前に電源レールをテストしない

ICやセンサーを損傷する前に配線ミスを発見する最も効果的な習慣である。

試作からカスタムPCBへの移行時期

ブレッドボード、Perfboard、Stripboardは設計を検証するための適切なツールである。しかし、いくつかの具体的な工学的シグナルは、プロジェクトが試作形態からカスタムPCBに移行する準備ができたことを示す。

• 回路を数回以上同一に製作する必要がある——手配線はばらつきを導入するが、製造基板はそれを排除する。

• 信号周波数、エッジレート、アナログ精度の要件が、ブレッドボードやポイントツーポイント配線に内在する寄生抵抗、容量、インダクタンスに敏感である。

• 完成したプロジェクトが振動、移動、現場使用に耐える必要があり、ゆるいバネ接点や手はんだ接合部が信頼性リスクとなる。

• 部品密度または小型フォームファクタの要件により、ポイントツーポイント配線が実用的でなくなる。

そのジャンプをするには、専用EDAソフトウェアでの回路図キャプチャとPCBレイアウト、電流容量のための配線幅の理解、リターンパスを短く保ち、必要に応じてアナログとデジタルのグラウンドを分離するなどの基本的な信号整合性原理を学ぶ必要がある。

これらはそれ自体が重要なトピックであるが、プロジェクトがブレッドボードを超えたことを認識すること——そこで戦い続けるのではなく——は早期に開発する価値のあるスキルである。

まとめ

電子工作は、基礎——オームの法則、部品の動作、プラットフォームの選択、体系的なデバッグ——を後付けではなく前提条件として扱うことで、はるかに予測可能になる。構築する特定のプロジェクトよりも、構築するプロセスの方が重要である。電気的要件を定義し、実際の定格に対して部品を選択し、一度に1つのサブシステムを構築して検証し、何かが動作しないときは体系的にデバッグする。そのプロセスは、最初のLED回路からカスタムPCB設計までスケールし、最初の行き詰まりで止まる趣味と成長し続ける趣味を分けるものである。
