電気自動車プログラムの成否は、電子機器の信頼性にかかっている。すべてのインバータ、バッテリーマネジメントシステム、車載充電器、ADASモジュールは、10年間の振動、熱サイクル、高電圧ストレスに耐え、1つのフィールド故障も起こさないPCB実装に依存している。自動車サプライチェーンおよび調達チームにとって、その実装の調達はもはや単純なRFQ演習ではなく、設計レビュー、材料トレーサビリティ、IATF 16949準拠、長期的な能力計画に及ぶ認定プロセスである。

本稿では、EV向けPCB実装に固有の製造課題と、それらを解決するために適格なコントラクトメーカーが使用する実践的なソリューションを解説する。

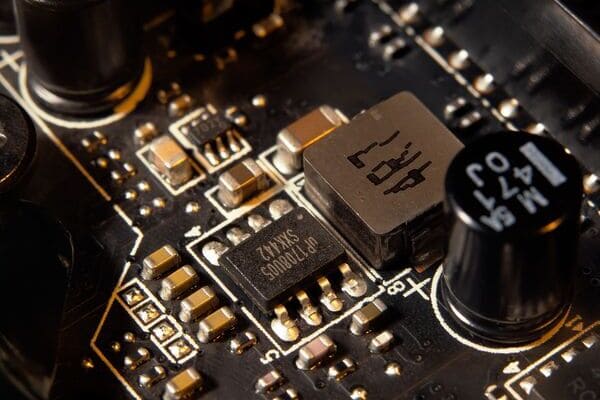

EV向けPCB実装が異なる調達カテゴリである理由

民生電子機器の実装と車載PCB実装は同じ分野ではない。EV基板はより高い電流を流し、より広い温度範囲で動作し、移動する車両内で10〜15年の使用寿命を満たす必要がある。バッテリーマネジメントシステム基板やトラクションインバータの単一の欠陥は、返品された製品だけでなく、安全インシデントに連鎖する可能性がある。そのリスクプロファイルこそ、OEMやティア1サプライヤーが、一般的なSMT能力だけでなく、自動車固有の設計制約を理解する実装パートナーを要求する理由である。

調達チームにとって、これはサプライヤー評価基準が価格とリードタイムをはるかに超えて、プロセス管理、認証ステータス、文書化された故障分析能力を含むように拡大しなければならないことを意味する。

EV向けPCB実装の主な製造課題

以下の表に、これらの課題が調達リスクにどのように変換されるかをまとめる。

メーカーがこれらの課題を解決する方法

DFM（Design for Manufacturability）コラボレーション：経験豊富な車載PCB実装パートナーは、生産前に設計をレビューし、サーマルリリーフ、ビア配置、沿面/クリアランスをIPCおよび自動車規格に照らしてチェックする。信頼性の問題を、フィールド故障後ではなく設計段階で発見する。

高度な材料とプロセス管理

• 高Tgおよび熱伝導性ラミネート——パワー部品からの持続的な熱に耐え、層間剥離を防止。

• ヘビー銅および厚膜プロセッシング——ファインピッチ信号層と並んで大電流パワーセクションに対応。

• 制御されたはんだプロファイルとアンダーフィル——振動と熱サイクル下のはんだ接合部疲労を低減するために特別に適用。

厳格な検査とテスト範囲

• 自動光学検査（AOI）——ラインのすべての段階で配置およびはんだ付け欠陥を発見。

• X線検査——BGAやQFNの下の隠れたはんだ接合部を検証。

• ICTおよびFCT——基板が出荷される前に電気的性能を確認。

完全なトレーサビリティと文書化された品質システム

IATF 16949認定メーカーは、受入材料から最終出荷までロットレベルのトレーサビリティを維持し、PPAP文書パッケージにより、フィールド問題を数週間ではなく数時間で特定の工程・機械・材料ロットにトレースできる。

試作から量産までのスケーラブルな能力

EVプログラムは、エンジニアリング検証、設計検証、生産検証、量産と複数の段階を経ることが多く、タイムラインは圧縮されている。柔軟でスケーラブルなラインを持つメーカーは、調達チームが同一の認定プロセスで試作数枚からフル生産に移行でき、量産ランプアップ時の破壊的な再認定を回避できる。

調達チームがEV向けPCB実装パートナーに求めるべき条件

• 文書化されたIATF 16949およびISO 9001認証と、自動車プログラムのリファレンス。

• AEC-Q100/Q200部品認定と透明性のあるBOM調達プラクティス。

• 高電圧絶縁とパワーエレクトロニクス実装の実証済み経験。

• AOI、X線、機能テストの完全な範囲を標準装備として提供（オプションの追加機能ではない）。

• ロットレベルのトレーサビリティと迅速な故障分析ターンアラウンド。

• 再認定なしで試作数量から量産までスケールアップする能力。

• 生産開始前のDFMフィードバックのための迅速なエンジニアリングサポート。

PCBgogoとのパートナーシップ

PCBgogoは、迅速な納期、厳格な品質管理、設計から量産までのすべての段階でのエンジニアリングサポートを中心に構築されたPCB製造および実装サービスで、自動車およびEVエレクトロニクスプログラムをサポートしている。DFMレビュー、部品調達、完全な検査およびテスト文書について、調達およびエンジニアリング関係者と直接連携する。これにより、EVプログラムが調達リスクに遅れることなく、設計から生産へと移行できる。

バッテリーマネジメントシステム、車載充電器、またはADASモジュールの新しいサプライヤーを認定する場合でも、PCBgogoの実装能力は、プログラムが依存する信頼性とトレーサビリティの基準を満たすように構築されている。

結論

EV向けPCB実装は、民生電子機器よりも根本的に高いハードルを課す。熱管理、振動耐性、高電圧安全性、完全なトレーサビリティはすべて、後から検査するのではなく、最初から設計に組み込む必要がある。調達チームにとって、勝利戦略はユニット価格ではなく、プロセス管理と文書化に基づいて実装パートナーを認定することである。EV電子機器の故障の真のコストは、部品コストではなく、リコールと失われたプログラム信頼で測定されるからである。

次のプログラムのための信頼性の高いEV向けPCB実装パートナーの認定準備ができたら、PCBgogoのエンジニアリングチームに連絡して要件を議論し、見積もりを依頼する。

FAQ

EVグレードのPCB実装には通常どのくらい時間がかかりますか？

試作品は通常3〜7日で出荷される。量産は部品のリードタイムに依存するが、材料が揃えば通常2〜4週間である。

サプライヤーに証明を求めるべき認証は？

現在のIATF 16949およびISO 9001証明書に加え、サンプルPPAPパッケージを要求する。ウェブサイトのロゴだけでは不十分である。

1つのサプライヤーで試作品と量産の両方を対応できますか？

はい、ラインがエンドツーエンドで認定されていれば可能である。これにより、EVT/DVTからPVTおよび量産にスケールアップする際の新しいプロセスの再認定を回避できる。

車載グレード部品の不足リスクはどのように管理されますか？

適格なパートナーは、部品ごとに複数の承認ソースを維持し、透明性のあるBOM可視性を提供し、スケジュールに影響を与える前にプロアクティブにリードタイムを通知する。

出荷後にフィールド故障が発生した場合はどうなりますか？

ロットレベルのトレーサビリティにより、原因は通常数時間以内に特定され、影響を受けるロットが正確に識別される。全バッチリコールの推測ではない。

より高い品質管理は常に高いコストを意味しますか？

必ずしもそうではない。追加された検査と文書化のコストは、通常、後の保証請求、リコール、ライン停止を回避することで相殺される。
