アルミ基板とは?基本構造・特性と試作前に確認する仕様

1304 0 Sep 09.2025, 17:27:00

アルミ基板は、銅箔の回路、絶縁層、金属ベースを組み合わせたプリント基板です。部品で生じた熱を基板側へ伝えたい場合に用いられますが、放熱のしやすさはアルミベースだけで決まるものではありません。銅箔・絶縁層・金属ベースの構成に加え、基板の形状や取付条件も関係します。

この記事では、各層が担う役割と設計上の特徴を整理し、試作や見積もりの前に製造仕様へまとめる項目を紹介します。

アルミ基板の基本構造と各層の役割

代表的な金属ベース基板は、回路を形成する銅箔、電気絶縁と熱伝達を担う絶縁層、基板を支える金属ベースで構成されます。一般的な構造の説明では「銅箔-絶縁層-金属ベース」と示せますが、片面・両面・多層などの構成によって層の位置や数は異なります。見積もり時は、銅箔面、絶縁層、金属ベースの位置を示した層構成を共有します。

アルミ基板の銅箔、絶縁層、アルミベースの役割と概念的な熱の流れを示す断面図

銅箔層:回路を形成し、面内の熱の広がりにも関係する

銅箔上に回路パターンを形成します。銅箔の面積や配置は電流経路をつくるとともに、回路面に沿った熱の広がりにも関係します。必要な銅箔仕様は、回路データや電流条件、部品配置と合わせて整理します。

絶縁層:電気を隔てながら、熱が通る経路になる

絶縁層は、回路と金属ベースの電気的な接触を防ぎます。一方、部品や回路から金属ベースへ熱が移るときには、この層を通過します。そのため、材料や厚さを指定する場合は、熱に関する要求だけでなく、絶縁・耐電圧などの電気的要求と併せて条件を整理します。

アルミベース:基板を支え、熱を面内に広げる

アルミベースは基板の支持体となり、絶縁層を通ってきた熱を面内に広げる役割を担います。材質や厚さは重量、剛性、筐体への固定方法にも関わるため、熱の条件だけでなく機械的な取付条件と一緒に検討します。

アルミ基板の特性と設計上の確認点

アルミ基板を選ぶときは、金属ベースの熱伝導性だけでなく、熱源から回路、絶縁層、ベース、さらに筐体や周囲環境へ至る経路を見ます。特に絶縁層は電気的な隔離に必要であると同時に、熱経路の一部です。材料名や単一の数値だけで完成基板の放熱性能を判断せず、基板構成と実際の取付条件を合わせて確認します。

構造・特性設計・製造で確認すること
銅箔層回路データ、銅箔仕様、電流経路、部品配置
絶縁層指定材料・厚さ、絶縁や耐電圧の要求、熱特性の測定対象と条件
アルミベース指定材質・厚さ、重量や剛性、取付方法、加工形状
金属ベースを含む層構成回路面と金属部の位置関係、絶縁構造、穴・端部などの加工条件

片面、両面、多層といった区分は、銅箔面と金属ベースの配置を含む具体的な積層構成と合わせて確認します。両面構成でも、金属部の位置や絶縁層の配置は設計によって異なります。例えば見積もり時に構造の選択肢が示されている場合も、選択肢を指定する場合は、設計データや層構成の意図も添えてください。

なお、熱解析の進め方や熱経路の比較を詳しく確認したい場合は、アルミ基板の放熱設計と熱解析の記事で扱う内容を参照できます。本記事では熱解析手順の解説には踏み込みません。

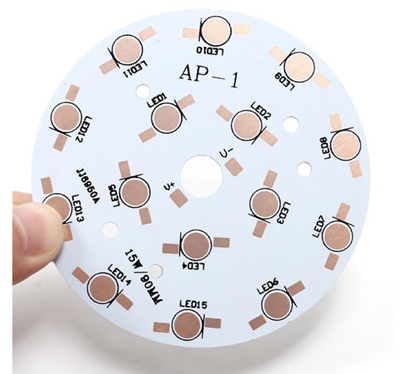

アルミ基板

試作・見積もり前に整理する基板仕様

基板を製造へ渡すときは、設計データと希望仕様を対応づけると、構造や加工条件の確認が進めやすくなります。指定がない項目を独自に補う必要はありません。希望や制約がある項目を明記し、未確定の点は相談事項として分けておきます。

確認項目整理する情報・資料
外形・数量基板寸法、数量、外形・加工データ
層構成片面・両面・多層の別、回路面と金属部の配置、必要に応じた層構成資料
回路・銅箔Gerberなどの製造データ、銅箔仕様の指定、重要な電流経路や部品配置の情報
絶縁層・アルミベース材料や厚さの指定、電気的・機械的要求、指定材料がある場合はメーカー資料
仕上げ・加工表面処理、レジスト、穴・切り欠き、外形加工などの希望条件
検査・納品条件個別の公差、検査、梱包などで指定がある事項

PCBgogoのアルミ基板製造仕様では、公開されている構造や製造項目を確認できます。材料や加工条件が仕様に合うかは、基板データと照らし合わせて確認します。

製造見積もりと熱設計の情報を分けて準備する

一般の製造見積もりでは、前節で整理した基板仕様と製造データをもとに相談します。見積もり時に必要な入力項目は、PCBgogoの見積もり画面で確認できます。

熱設計上の条件を製造側と共有する場合は、部品の損失電力または実際の発熱量、使用環境、筐体や放熱器との接触状態、TIMの有無、熱解析や実測の条件などを整理します。基板の製造仕様とは分けて伝えると、評価したい条件が明確になります。

PCBgogo - アルミ基板の製造相談・お見積もり基板の層構成や指定材料、加工条件を整理したうえで、見積もり画面から製造仕様をご確認ください。基板製造の見積もりへ
