車載PCB設計とは?PCB実装を成功させる設計ガイドラインを解説
車載電子機器は、空調の効いたオフィス生活の贅沢を知らない。凍結融解サイクル、エンジンルームの熱、道路塩、そして何年もの振動に耐え、それでもキーを回すたびに動作することが期待される。本稿では、車載PCB実装をスムーズにし、初回通過歩留まりを改善し、保証請求を減らすのに役立つ設計習慣を紹介する。動くもの、エンジンの近くにあるもの、または安全仕様を満たす必要があるものの基板を設計しているなら、この記事が役立つはずである。

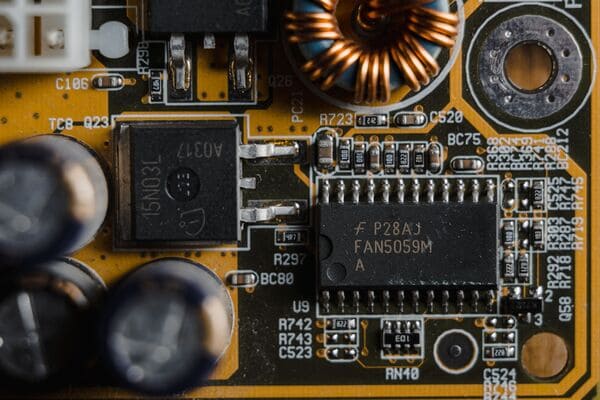

車載PCB設計が異なるルールで動く理由
民生機器は数年ごとに交換される。自動車の電子機器は10年以上確実に動作することが期待され、多くの場合、-40°Cから125°C以上の温度範囲、エンジンルーム付近ではそれ以上の温度にさらされる。この単一の事実が、基板上のほぼすべての判断——材料選定、銅箔重、ビア構造、部品選定、実装計画——を変える。荒れた路面からの振動、湿度、そしてIATF 16949やAEC-Q100/Q200によって設定されたますます厳しくなる品質基準が加わると、車載PCB設計がPCB設計の中でも独自の分野である理由がわかる。
幸いなことに、車載プロジェクトのほとんどの問題は予防可能である。それらはほとんどの場合、基板が実装ラインに到達するはるか前の設計段階での判断に起因する。以下に注力すべきポイントを紹介する。
環境に合わせた材料選定
標準FR-4は多くの民生設計で機能するが、エンジンルーム付近や過酷な熱サイクルがある設計では注意が必要である。

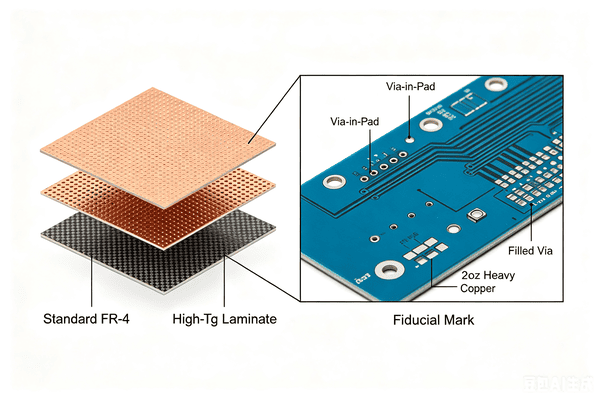

持続的な熱にさらされるものには高Tgラミネート(通常170°C以上)を指定し、リフロー中や使用中に基板が軟化したり層間剥離したりしないようにする。
パワートレイン近くの基板では、銅や部品パッケージにCTEがより良く一致した材料を選び、数千回の熱サイクルにわたるはんだ接合部の疲労を低減する。
基板が間接的であっても道路塩、オイルミスト、クーラント蒸気にさらされる場合は、ラミネートの吸湿性と耐薬品性を確認する。
これらの項目は回路図にラインアイテムとして表示されることはないが、間違っていれば現場で急速に顕在化する。
初日から製造と実装を考慮した設計
レイアウトツールでクリーンに見える設計でも、配線形状、パッド設計、パネル化が早期に考慮されていないと、実装の悪夢になる可能性がある。DFMとDFAを電気設計と並行するトラックとして扱い、ガーバー出力前の後付けとしない。
配線幅、間隔、銅箔重
モーター、リレー、突入電流からの過渡負荷を含む、実際に流れる電流に対して配線をサイジングする。
エンジン近くや高振動ゾーンの電源配線では、ヘビー銅(2oz以上)と広い配線を好んで使用し、熱サイクルに対応し配線割れの可能性を低減する。
基板面積が許す限り、メーカーの最小値より十分に広い間隔を維持する。車載基板は民生基板よりも高電圧で動作し、より多くの汚染にさらされることが多い。
ビア設計
適切に充填およびキャップされていない限り、SMDパッド上のビアを避ける。露出したビアインパッド構造は、熱サイクル下でのんだボイドと長期信頼性問題の一般的な原因である。
パワー部品下のサーマルビアには、単一の大きなビアではなくアレイを使用し、パターンを確定する前にメーカーのビア充填・メッキ能力を確認する。
パネル化とフィデューシャル
リフローとピックアンドプレースを過度のフレックスなしで実行できるように、適切なレールとブレイクアウェイタブを備えたパネルを設計する。
グローバルとローカルの両方のフィデューシャルを常に含める。車載基板にはファインピッチ部品が多く、フィデューシャルを省略すると量産時に配置エラーが発生する。

部品を配置する前に熱管理を計画
熱は車載電子機器における最大の信頼性脅威であり、事後的に修正するよりも設計で対応する方がはるかに容易である。
発熱部品(レギュレータ、MOSFET、ドライバ)を空気流と銅ベタを考慮して配置し、電解コンデンサや水晶発振器などの熱に敏感な部品から遠ざける。
実際の電流経路に合わせた銅ベタとサーマルリリーフパターンを使用し、パワーパッケージ下にサーマルビアを追加して、グラウンドまたは裏面プレーンに熱を移動させる。
筐体が許せば、機械設計と早期にヒートシンクやサーマルパッドについて調整する。完成したレイアウトにヒートシンクを後付けすることはうまくいかない。
振動と機械的衝撃に備えた設計
ベンチ上で完全に動作する基板でも、実際の振動にさらされると数ヶ月で故障する可能性がある。
重量部品(大型電解コンデンサ、コネクタ、トランス)は取付ポイントの近くに配置するか、機械的サポートを追加する。長いリード上の未支持質量は古典的な疲労故障点である。
背の高い部品や重量部品を基板エッジに配置しない。取り扱いや振動時のフレックスが最大となるためである。
コネクタには、繰り返し嵌合や機械的ストレスがかかる場合、純粋なSMDよりもスルーホールまたはプレスフィットを優先し、フットプリント設計に応力緩和を追加する。
重要なBGAやコネクタ位置には、エンドアプリケーションに文書化された振動プロファイルがある場合、ステーキングまたはアンダーフィルを指定し、実装指示書に明確にフラグする。
ランドパターンとソルダーマスクを正しく
長年にわたってトラブルシューティングしてきた実装欠陥のほとんどは、部品品質ではなくフットプリントとソルダーマスクの判断に起因する。
すべてのランドパターンを、一般的なライブラリフットプリントを信頼するのではなく、部品の実際のデータシートと照合する。特にコネクタやパワーパッケージはメーカーによって異なる。

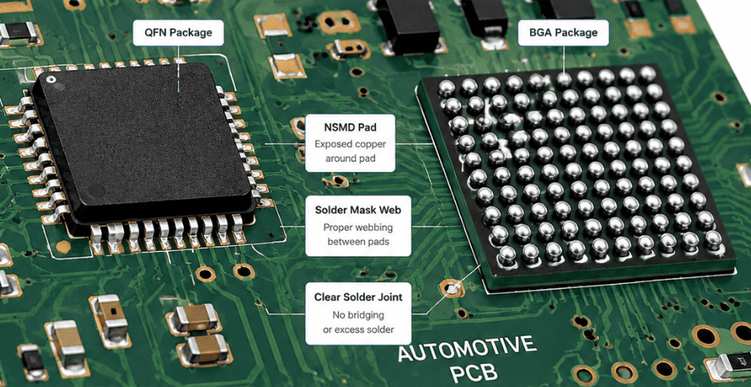

ソルダーマスク定義(SMD)パッドは慎重に使用し、ファインピッチ部品には非ソルダーマスク定義(NSMD)パッドを使用する。NSMDは一般的により一貫したはんだ接合部形成をもたらす。
ファインピッチパッド間のソルダーマスクウェビングを確保してブリッジを防止し、QFNおよびBGAパッケージのペーストステンシルアパーチャを再確認してパッケージ下のボイドを回避する。

コンフォーマルコーティングと保護仕上げ
車載基板は湿気、ほこり、薬品への暴露から保護するためにコンフォーマルコーティングを必要とすることが多く、後付けではなく設計段階から考慮することを学んだ。
コネクタ、テストポイント、およびコーティングすべきでない部品の周囲にキープアウトゾーンを追加し、製造図面と実装図面に明確に記載する。
実装プロセスとコーティング化学の両方に適合する表面仕上げ(ENIG、イマージョンシルバー、またはHASL)を選択する
キープアウト寸法を確定する前に、実装パートナーのコーティング能力と推奨マスキング方法を確認する。
テストポイントと検査アクセス
車載品質基準はすべての段階での徹底的なテストを意味し、テストが困難な基板はデバッグにコストがかかる基板である。
ICTおよび機能テスト治具からアクセス可能なテストポイントを配置し、可能な限り一貫したグリッド上に配置して治具設計を簡素化する。
重要なネットはコンフォーマルコーティングが適用された後でもプローブアクセス可能にする。通常、テストポイントをコーティングのキープアウトゾーン外に配置する。
基板はBGAおよびQFNパッケージのAOIおよびX線検査をサポートする。重要なはんだ接合部が、検査計画なしに他の部品やシールド缶の下に隠れないようにする。
すべてを明確に文書化
世界最高の車載設計でも、ドキュメントパッケージが不完全であれば実装で問題が発生する可能性がある。完全なセットとしてリリースする。
適切な層命名のガーバー。メーカーが対応していればIPC-2581またはODB++。
メーカー品番を含む完全なBOM(代理店SKUのみではない)。
極性と向きが明確にマークされた実装図面。
スタックアップ、インピーダンス要件、ビア充填やヘビー銅などの特別なプロセスを記載した製造図面。
実装に関する質問が最も少ないプロジェクトは、実装チームが意図を正しく推測すると想定するのではなく、明確なノートを書くのに1時間余分に費やしたプロジェクトであることがわかっている。
車載要件を理解する製造パートナーの選び方
適切に設計されたPCBでも、車載グレードの要件を一貫して満たす製造パートナーによって製造されて初めて期待通りの性能を発揮できる。適切な車載PCB実装パートナーを選ぶことは、設計自体を正しく行うことと同じくらい重要である。
PCBgogoは試作開発と量産の両方をサポートし、車載用途の要求を満たすように設計された製造能力を備えている。車載PCB製造パートナーを評価する際の重要な要素は以下の通りである。
必要な材料仕様(高Tgラミネート、ヘビー銅、制御インピーダンス)への対応。
製造前の実際のDFMレビュー。フットプリント、ビア、間隔の問題が実装欠陥になる前に発見される。
AOIおよびX線検査を実装プロセスの標準部分として提供。BGAおよびQFNの多い車載基板に重要。
迅速試作による設計変更の迅速な検証と、プロセス全体の再認定なしでの量産へのスムーズな移行。
製造中の質問に対する迅速なエンジニアリングサポート。
PCBgogoには、初期段階の試作から量産レベルの車載基板まで送ってきた。DFMフィードバック、検査の厳格さ、納期の組み合わせは、この種の作業に必要なものに完全に合致している。車載用途向けに設計していて、速度と品質のどちらかを選ばなくて済む製造パートナーを探しているなら、見積もりを依頼して次の基板がどのように戻ってくるか確認する価値がある。
まとめ
車載PCB設計は、フロントエンドでの忍耐に報いる。材料、熱経路、振動耐性、実装に適したフットプリントを検討するのに費やす1時間ごとに、後でのデバッグ、リワーク、フィールド故障の複数時間を節約できる。何年もの実際の過酷な使用に耐え、保証請求が1つもない基板は、決して運が良かったものではない。最初のレイアウト判断から、実装と動作環境を考慮して設計されたものである。
