プリント基板の熱設計とは?放熱対策を考える手順と確認項目
基板の温度が高いとき、材料の熱伝導率を比べるだけでは原因を特定できません。発熱量、部品から基板への熱の伝わり方、基板から筐体や周囲へ逃げる経路を順に整理し、問題のある場所に合った対策を選ぶ必要があります。
本記事では、プリント基板の熱設計を「発熱条件の確認 → 熱経路の把握 → 問題箇所の特定 → 対策の選定 → 効果の確認」の流れで解説します。銅箔やサーマルビア、材料・基板構造を検討するときの見方に加え、熱伝導率・熱抵抗・実際の部品温度の違いも整理します。
熱設計は発熱条件と熱の経路から始める
最初に確認するのは、どの部品が、どの動作条件で、どれだけ発熱するかです。部品の損失やデータシート上の温度制約だけでなく、周囲温度、通電時間、同時に動作する熱源、筐体への取り付け方や気流も整理します。定常運転と起動・負荷変動時では温度の見方が異なるため、想定する運転状態も明確にします。
熱は部品の接合部からパッケージ、はんだ接合部、基板の導体や絶縁層へ伝わり、さらに筐体・ヒートシンクや周囲の空気へ移動します。部品やパッケージの構造によっては、基板側とパッケージ上面側など複数の経路に分かれることもあります。そのため、基板材料だけを切り離して考えず、発熱源から最終的な放熱先までを一つのシステムとして見ます。

部品のデータシートに記載された接合部温度や熱抵抗は、定義された測定点・評価基板・条件を前提にしています。型番に対応する資料を確認し、どの温度を制限値と比較すべきかを先に決めてください。
熱問題を対策に結び付ける

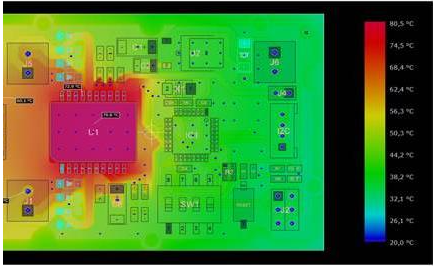

温度が高いという結果だけで対策を選ばず、温度分布や測定位置から熱の滞留箇所を絞ります。次の表は検討の出発点です。各対策は、対象部品の推奨レイアウト、電気的な接続、基板構造、筐体条件と照らし合わせてください。
| 見えている熱問題 | 優先して確認する箇所 | 検討できる対策と適用条件 |
|---|---|---|
| 特定部品の温度が高い | 部品の損失・パッケージ、放熱ランド、局所銅箔、周辺の熱経路 | 部品メーカーの推奨ランドやレイアウトを確認し、電流・配線条件が許す範囲で銅箔の広げ方を見直します。露出パッドなどから内層・反対面へ熱を逃がす設計ではサーマルビアが候補になりますが、接続先の銅面、電気接続、穴加工・はんだ付け条件を合わせて検討します。 |

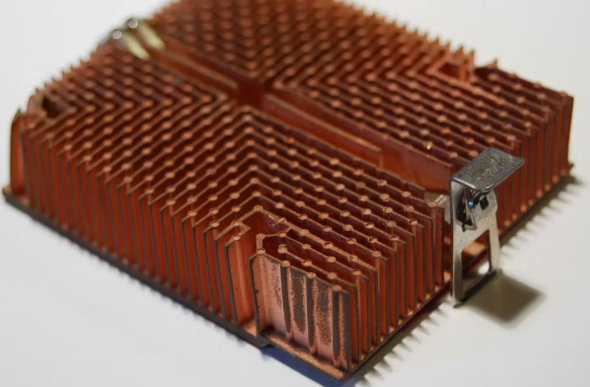

| 基板内に熱が広がるが、外部へ逃げにくい | 基板と筐体・ヒートシンクの接触面、固定方法、周囲の空気流 | 接触面積、平面度、締結状態、熱界面材(TIM)の厚さや圧縮状態を確認します。外部放熱部品を使う場合も、基板から放熱先までの接触経路が成立しているかを見ます。基板上の銅箔を増やすだけでは、外部への熱移動が改善しない場合があります。 |
| 複数の熱源が互いに影響している | 部品配置、熱源間の距離、銅パターンや内層を通る熱の広がり | 熱源の配置や銅の広がり方を見直し、温度に敏感な部品へ熱が伝わる経路を確認します。配置変更や銅面積の増加は配線、ノイズ・EMI、組立条件にも影響するため、電気設計と併せて評価します。 |
| 放熱と絶縁・配線条件が両立しにくい | 絶縁層、層構成、電気的クリアランス、基板と筐体の構造 | 熱伝導率の数値だけで材料を決めず、絶縁要求、必要な配線・層構成、取り付け条件を含めて候補を比較します。材料や構造の変更が製造仕様に及ぼす影響は、具体的な図面・要求と併せて確認します。 |
ROHMのパワーデバイス向けレイアウト資料では、銅箔面積・厚み、層数、サーマルビア、部品配置、熱源同士の干渉などを設計変数として扱い、放熱とEMIの両立にも触れています。InfineonのD2PAK評価資料も、銅箔厚・層数・ビア構成・ヒートシンクを組み合わせて温度を評価しています。これらは特定部品と評価条件に基づく資料であり、個々の設計で同じ温度差が得られることを示すものではありません。
熱伝導率・熱抵抗・実際の部品温度を区別する
熱伝導率は、材料の中で熱がどの程度伝わりやすいかを表す物性値で、単位はW/(m·K)です。材料の種類だけでなく、測定方向、温度、試験方法や試料条件を揃えて読む必要があります。データシート上の値はその材料・試験条件の値であり、完成した基板が周囲へ熱を逃がす能力を直接表すものではありません。
熱抵抗は、定義した二つの位置の温度差と、その間を流れる熱量の関係を表します。電子部品で使われる K/W(または ℃/W)の値では、たとえば接合部からケース、基板、周囲など、どの点を結ぶ熱抵抗かを確認します。対象の部品、評価基板、取り付け、気流などが異なる値をそのまま比較することはできません。
定常状態で、発熱量を P、定義された単一の等価熱経路の熱抵抗をRθと置ける場合には、温度差をΔT = P × Rθと表せます。実際の基板では熱が複数の経路へ分かれ、接触・対流・放射や時間変化も関係します。この式だけで完成品の部品温度を予測するのではなく、対象部品の熱モデルや評価条件と合わせて使います。
したがって、実際の部品温度は、部品の損失、パッケージから基板への熱移動、銅箔・層構成・絶縁層、外部への接触、筐体や気流、周囲温度、運転時間などの組み合わせで決まります。FR-4、アルミ基板、セラミック基板を単一の熱伝導率だけで順位付けせず、発熱源から放熱先までの経路と必要な電気・機械条件を含めて比較します。
なお、「基板の耐熱温度」は材料が所定の特性を保つ上限などを扱う表現で、動作中の部品温度を下げる放熱設計とは別の確認事項です。
材料・基板構造は熱経路と必要条件で選ぶ
基板構造の検討では、熱をどこへ導きたいかに加え、電気絶縁、回路配置、基板の形状・固定、重量、製造条件を整理します。熱を基板面内に広げたいのか、厚さ方向へ移したいのか、筐体へ渡したいのかによって、確認する構造や接触条件は異なります。
FR-4 を含む一般的な積層基板では、銅箔や層間接続、部品配置を含めて熱の広がり方を検討します。金属ベース構造では、金属ベースと回路層の間にある絶縁層や外部への接触も熱経路の一部です。セラミックなど別の材料も、熱だけでなく絶縁・機械・加工要件に適合するかを含めて候補にします。
材料や構造の比較では、同じ発熱条件、基板サイズ・実装、取り付け、筐体、気流、周囲温度、測定位置を揃えます。アルミ基板と FR-4 の構造や用途上の違いは、アルミ基板とFR-4の比較で詳しく解説しています。アルミ基板を採用する場合の熱経路や解析時の確認点は、アルミ基板の放熱設計をご覧ください。
対策の効果は同じ条件で確認する
対策の前後を比べるときは、発熱量・電流条件、周囲温度、基板の取り付け、筐体、気流、測定点を揃えます。定常状態の温度を見るのか、起動や負荷変動時のピークを見るのかも決めてください。測定位置が違えば、同じ設計でも観測される温度は変わります。
熱解析を行う場合は、材料物性、部品の損失、接触状態、筐体、周囲境界などの入力条件が設計と合っているかを確認します。解析結果は条件を変えた案の比較や高温箇所の予測に役立ちますが、実機の温度を無条件に保証するものではありません。試作後は、部品メーカーが定める温度の定義に沿って測定・評価し、解析の前提との差を確認します。
検討を始めるときは、次の情報をまとめておくと、問題箇所と次の確認事項を共有しやすくなります。
発熱部品の型番、損失・動作条件、温度制約
基板の外形、層構成、材料・銅箔仕様、実装位置
周囲温度、筐体、固定・接触方法、想定する気流
温度を確認したい測定位置と、定常・過渡のどちらを評価するか
現在の温度分布や、設計上の絶縁・配線・機械的な制約
放熱器やファンなど筐体側を含む冷却方式の違いは、基板の冷却方式と放熱対策の記事で確認できます。
まとめ
プリント基板の熱設計は、発熱条件と熱経路を確認し、温度分布から問題箇所を絞って対策を選び、同じ条件で効果を確かめる順に進めます。熱伝導率は材料の物性、熱抵抗は定義した区間の温度差と熱流量の関係、実際の部品温度は基板・接触・筐体・環境を含む結果です。数値だけで材料や対策を決めず、部品資料と設計条件を揃えて比較してください。
基板の仕様を製造先と共有する際は、材料、層構成、銅箔仕様、外形などの設計情報をまとめます。仕様や見積もりの確認先として、PCBgogo 公式サイトをご利用いただけます。
