シニアエンジニア(6時間/1案件) 加工データ編集 中級エンジニア(5時間/1案件)
独立生産 生産 面付け生産
1枚から 枚数 5枚から

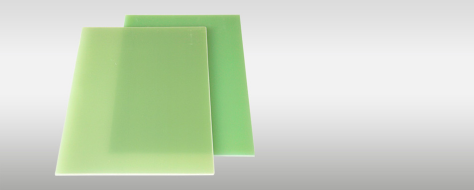

Shengyi,Rogers,Arlon,Isola,Omega,Nelco,3M 等。 IPC4101 B/L標準。 板材 KB(kingboard)/GDM(goldenmax)。IPC4101 B/L標準。
Rohm&Haas,TAIYO,Kuangshun。IPC-SM-840標準。 インクとレジスト TAIYO、Kuangshun。IPC-SM-840標準。
最小ルーター加工穴径0.15mm;最小レーザー加工穴径0.1mm 穴径 最小ルーター加工穴径0.2mm
PTH (穴壁銅箔厚≥20um),IPC 3クラス(25um) 銅メッキ PTH(穴壁銅箔厚≥18um)
±2mil レジストオフセット ±3mil
±0.13mm 外形公差 ±0.2mm
0.75% 反り 1%
AOI検査、Kelvin Four-terminal sensing、Microsection Inspection、Solderability Test、インピーダンス検査等 検査 AOI検査、フライングプローブ検査
>140℃ ガラス移転温度 >130℃
湿度インジケータカード 包装 真空パッド
検査報告 検査報告 なし
IPCクラス2標準、IPCクラス3標準、自動車標準、顧客標準 製造標準 IPCクラス2標準
配線の修復を禁止(IPC 3、自動車、顧客標準) エッチング修正 -
IPC標準以上の清潔度 洗浄 IPC標準
UL、ISO9001:2008、ISO14001:2004、ISO / TS16949:2009、RoHSなど 認証 UL、ISO9001:2015、RoHS等

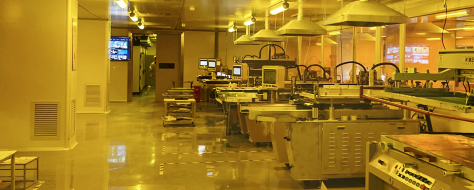

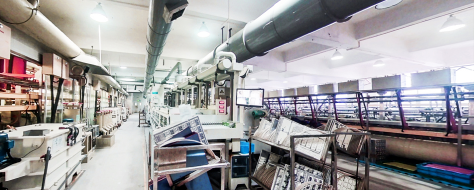

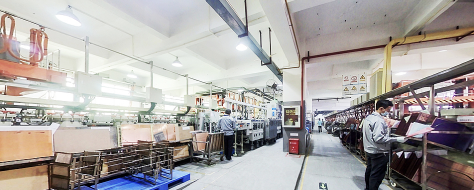

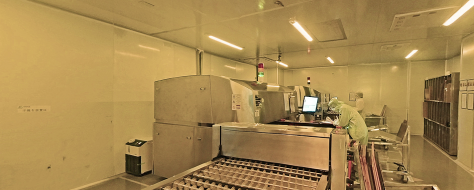

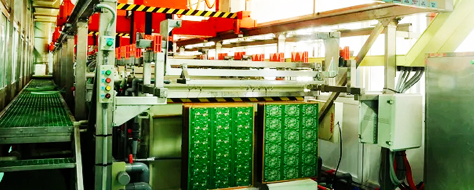

PCBGOGOの自動製造設備&作業現場

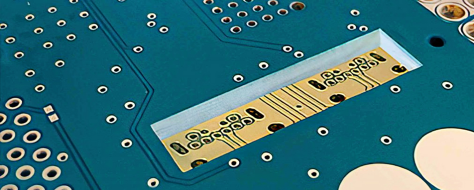

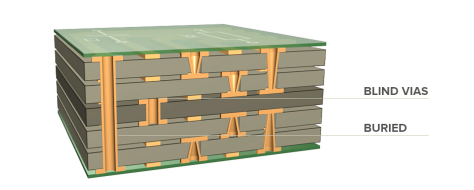

HDI多層基板の最小穴径は0.1mmです。

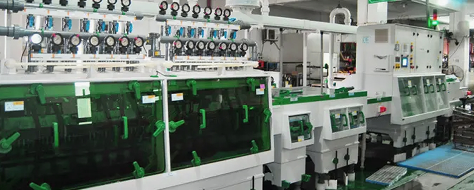

銅メッキシンク内の化学的品質をリアルタイムに検査しています。
無電解銅メッキは、スルーホール穴、BVH穴、IVH穴の穴壁に銅を付着されて導電性を与えるためです。
真空エッチング技術を使用して、基板の表面が非常に均一に仕上げられるようにします。
これにより、より精確な導体形状が形成され、仕上がりの基板は配線への高い要求に更に精確に合致しています。

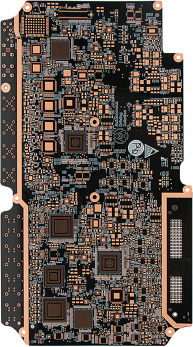

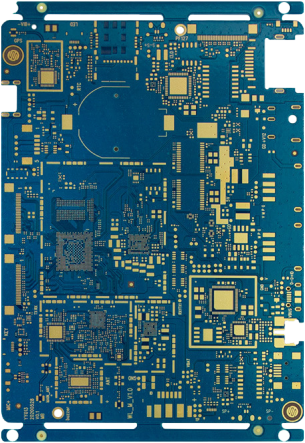

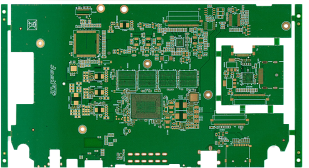

高性能プリント基板サンプル一覧
高性能プリント基板の応用
短納期&高性能
プリント基板製造
****
  • 18
  • 0
S****ota
  • 38
  • 0
****
  • 166
  • 0
先週に受領し、早速部品実装して動作させました。 こちらの製造サービスは、初めてのトライだったので あまり大掛かりな事はせず、可能な限り小さく纏めて 作成しました。 結果として、掛かった費用と比べて十分な高品質で、 全く問題ありませんでした。 これから少しずつのペースですが、製造依頼する事と なりますが、なにより「日本語対応」という点が 助かります。
初めての利用でしたが、手順も分かりやすく、製造ステータスもネットで確認できるので安心でした。 最初ガーバーデータのフォーマットを間違えて送ったら、写真つきのメールが送られてきて、すぐに修正して送りなおすことができました。 入稿から6日程で基板が到着し、仕上がりよく、値段も日本の業者と比べて格段に安くて助かります。 また機会あれば頼んでみたいと思います。
非常に良い対応をして頂きました。 製品の到着も早く、助かりました。 この度はありがとうございました。
